Циклони ББЦ

Циклони ББЦ

Перед відправкою замовлення заповніть, будь ласка, невелику анкету:

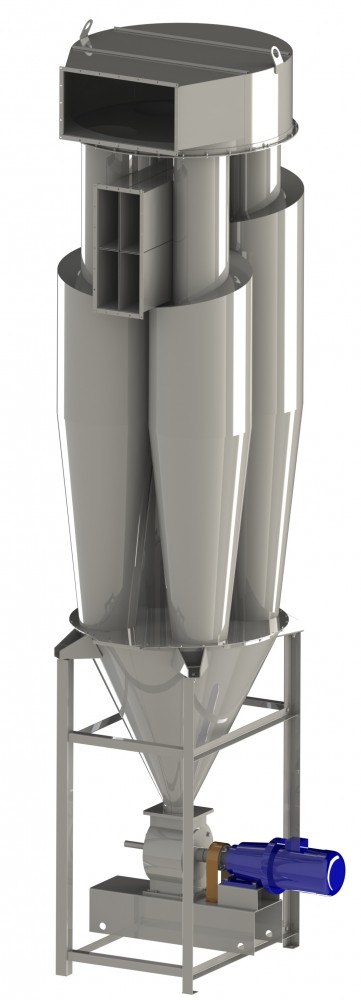

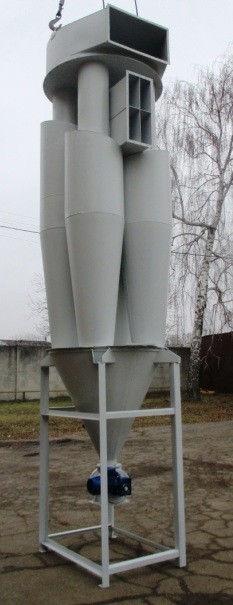

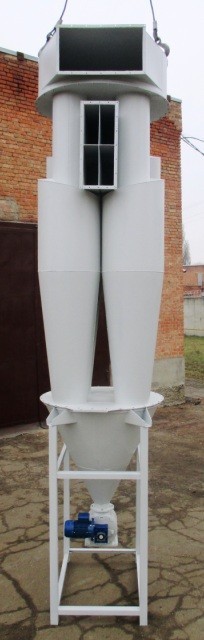

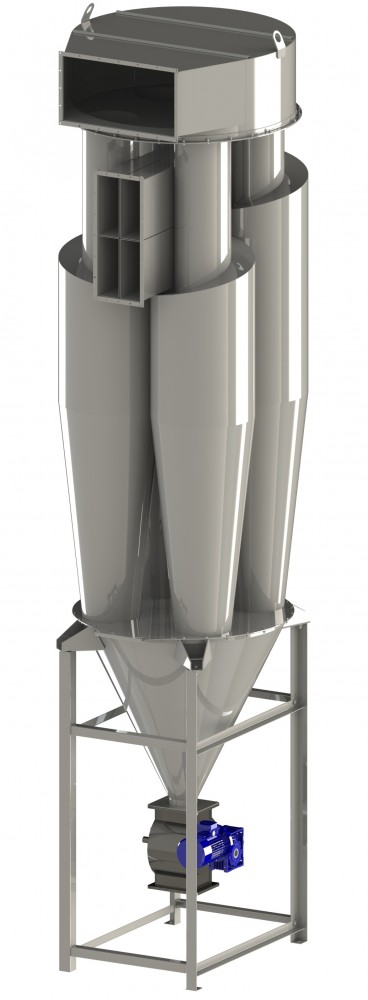

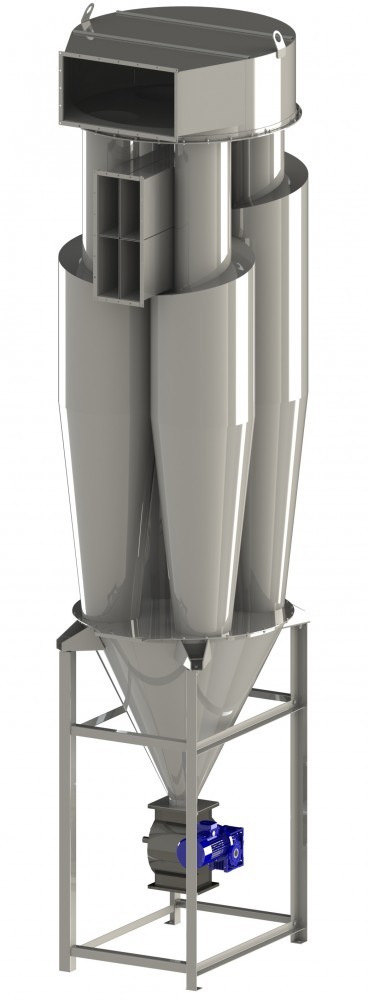

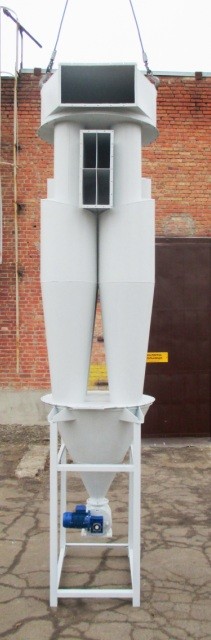

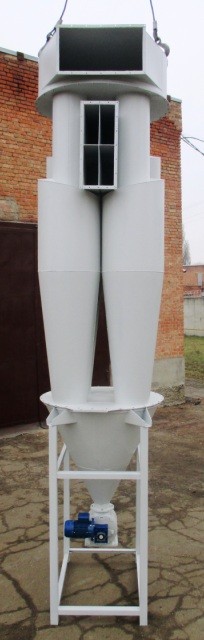

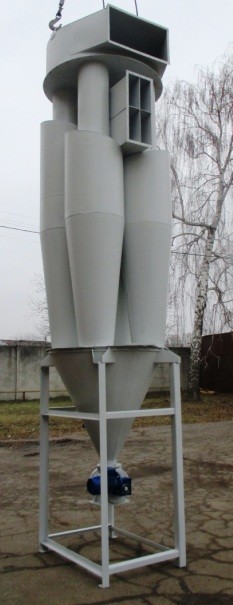

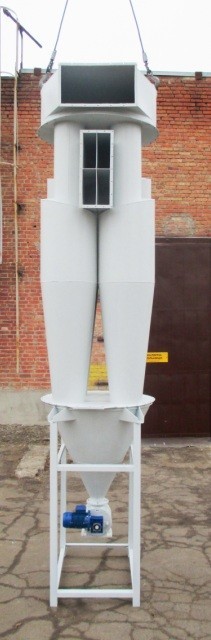

Циклони ББЦ - це обладнання, яке являє собою сукупність циклонів, зібраних в одну батарейну установку. Функція циклонів ББЦ полягає в відділення середньо дисперсного пилу від газового середовища в аспіраційних установках і в системах пневмотранспорту. Устаткування встановлюється спільно з вентилятором, який монтують або за циклоном, або перед ним. У тому випадку, коли вентилятор монтують перед ним, необхідно встановити вентилятор пиловий (якщо через нього буде проходити незначна кількість абразивних частинок).

Циклони ББЦ призначені для уловлювання сухого пилу середніх розмірів. Не допускається використання обладнання при великій кількості зважених в повітрі абразивних частинок і липкого пилу. Не рекомендується користуватися обладнанням при наявності в повітрі капельнорідинної фази.

Установки ББЦ використовуються в наступних сферах виробництва:
• Хлібопекарська справа;
• Харчова промисловість;
• Сільськогосподарська промисловість (ефективність циклону при уловлюванні великого пилу від зерна дорівнює 95-98%).

Використання циклонів даної категорії в інших галузях промисловості можливе тільки при схваленні рішення винахідником.

Циклон ББЦ виготовляється стандартно з чорного металу. Але може бути використанийй інший матеріал, якщо того бажає замовник обладнання.

Вхідний і вихідний патрубки мають фланці, до яких приєднується повітропровід. Устаткування покрито ґрунтовкою. Циклони ББЦ можуть бути виготовлені з правостороннім або лівостороннім обертанням. Устаткування монтується в батарейні установки, ефективність роботи яких значно вища, ніж при використанні одиночних апаратів.

Забруднений зваженим середньо дисперсним пилом повітря надходить в циклони, заходячи через вхідний патрубок. Середня швидкість надходження повітря в пиловловлювач становить 16-18 м / с. Усередині обладнання повітря починає обертатися і гвинтоподібно рухатися. При цьому під дією відцентрової сили відбувається притискання пилових частинок до внутрішніх стінок циклонів. На стінках частинки пилу втрачають швидкість, в результаті чого вони скочуються по поверхні вниз, збираючись у спеціально призначеному для цього конусі - бункері.

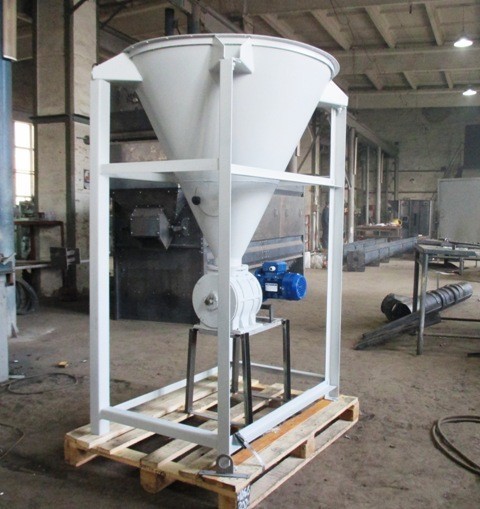

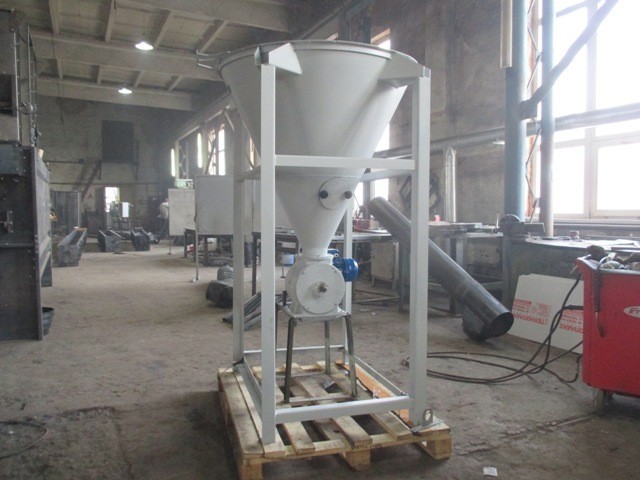

Зібрані частинки пилу за допомогою шлюзових затворів виводяться в пилопроводів. Одночасно з цим відбувається вихід очищеного повітря через вихлопні труби і збірну коробку обладнання. Вихід очищеного повітря може бути збоку або в верхній частині циклону з двома типами приводу шлюзових затворів кожен. Привід блоку шлюзових затворів може бути від електродвигуна і редуктора ,або від мотор-редуктора.

Продуктивність пилоуловлювача залежить від розмірів обладнання, а також від діаметра вхідних і вихідних патрубків. Чим більша батарейна установка, тим потужніша.

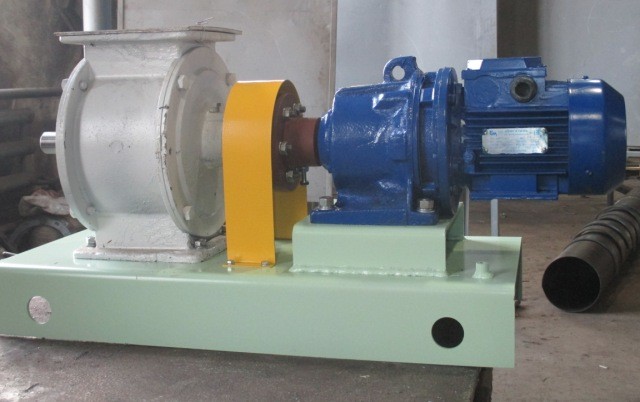

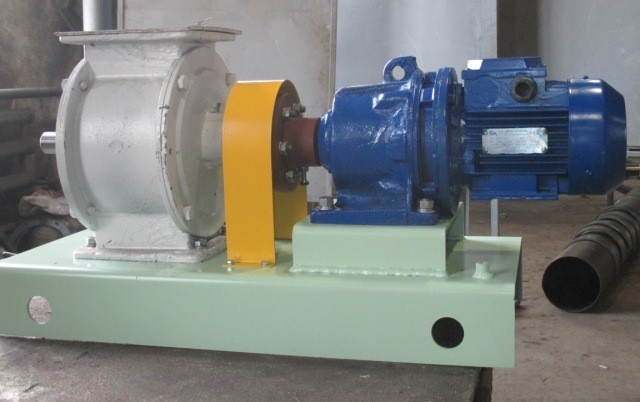

Шлюзовий затвірШлюзовий затвір
Шлюзовий затвірШлюзовий затвір

Позначення

L, мм

Внутрішній діаметр циклонів, мм

Продуктивність циклону, м3/год, при швидкості руху повітря у вхідному патрубку, м/с

Маса установки з опорою і шлюзовим затвором, кг

16

18

20


ББЦ-200

670

200

1060

1200

1325

350

ББЦ-225

670

225

1325

1650

1680

360

ББЦ-250

740

250

1650

2050

2090

395

ББЦ-275

740

275

2050

2400

2530

405

ББЦ-300

890

300

2400

2850

3020

510

ББЦ-350

890

350

3250

3750

4130

545

ББЦ-400

1097

400

4250

4750

5300

645

ББЦ-450

1097

450

5400

6100

6740

680

ББЦ-500

1297

500

6700

7550

8350

785

ББЦ-550

1297

550

8100

9100

10140

830
