Машина для увлажнения БШУ

Машина для увлажнения зерна марки А1-БШУ-1 предназначена для доувлажнения зерна пшеницы при подготовке его к помолу. Машина устанавливается в схемах зерноочистительных отделений мельниц перед подачей зерна на размол.

Машина для увлажнения зерна марки А1-БШУ-2 предназначена для интенсивного увлажнения зерна пшеницы при подготовке его к помолу.

Машина устанавливается в схемах зерноочистительных отделений мельниц перед отлежными закромами.

Машины изготавливается в климатическом исполнении УХЛ-4 ГОСТ 15150.

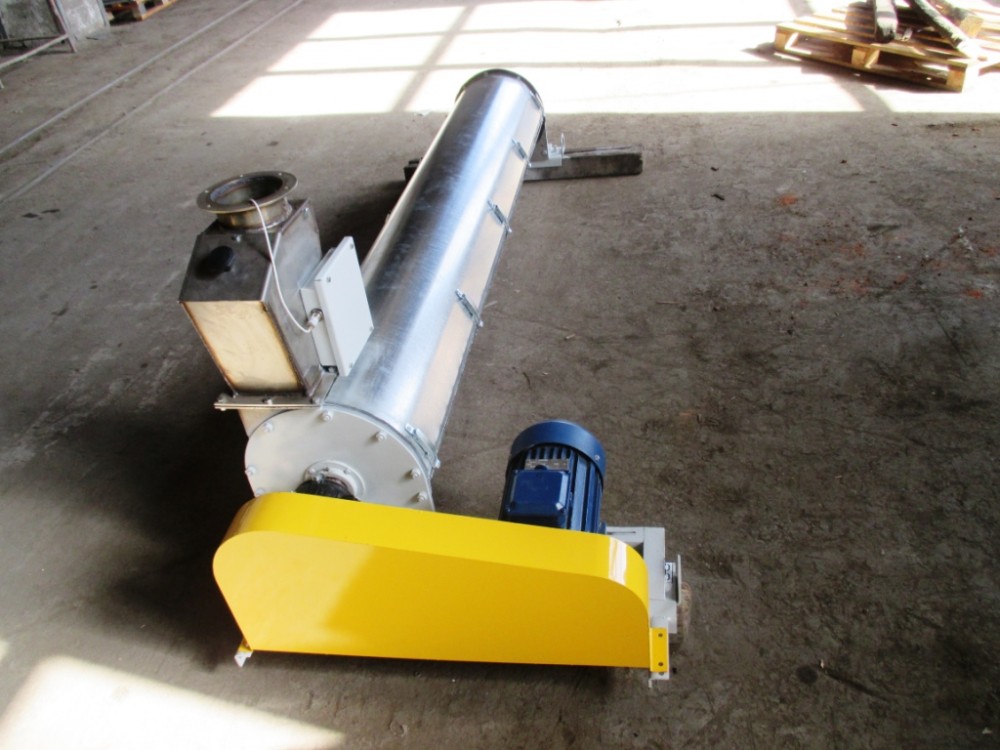

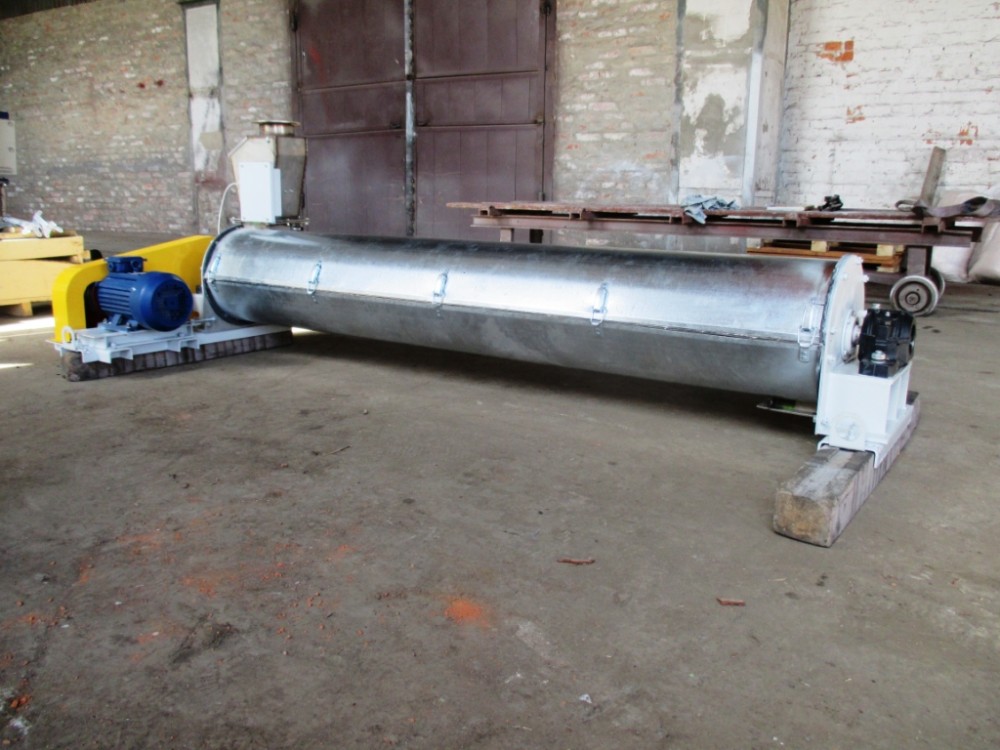

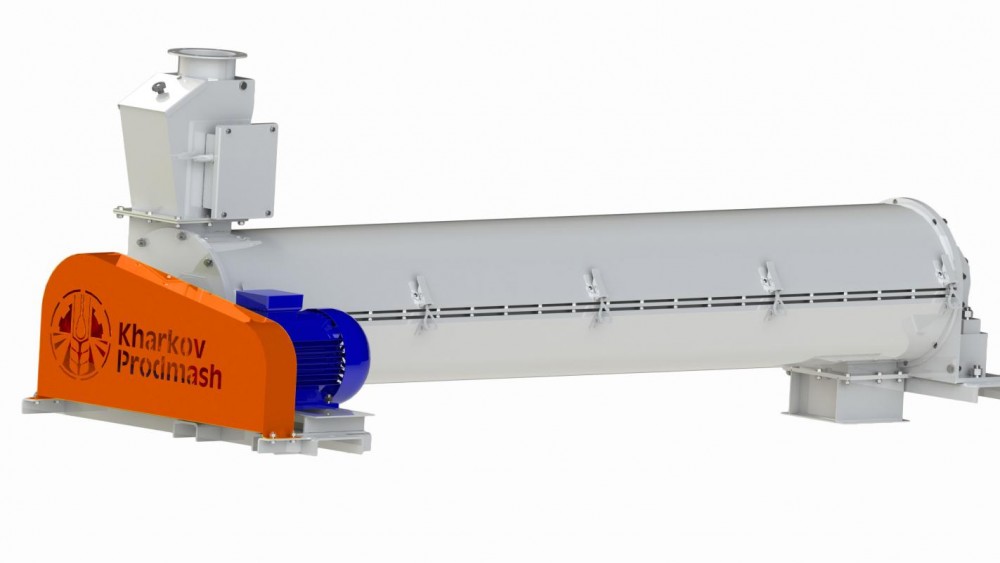

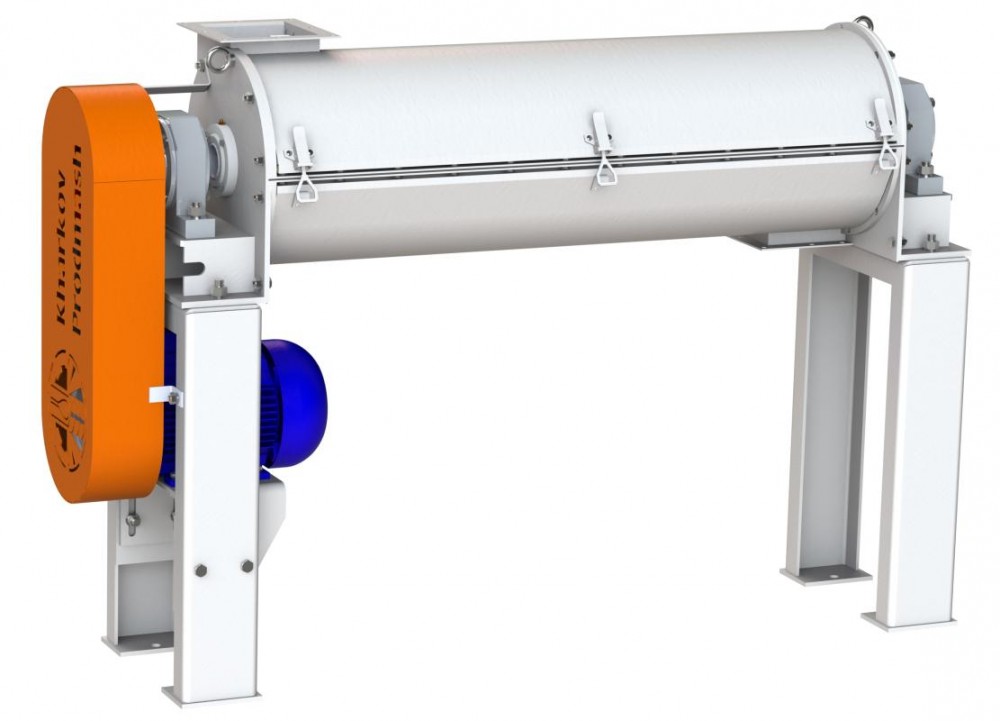

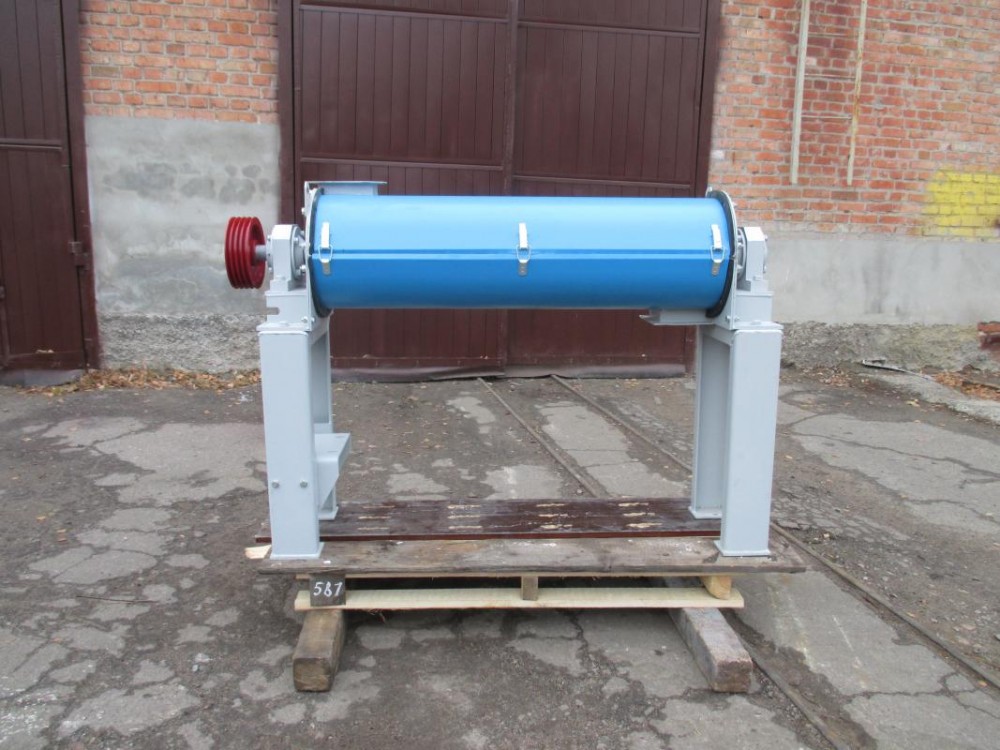

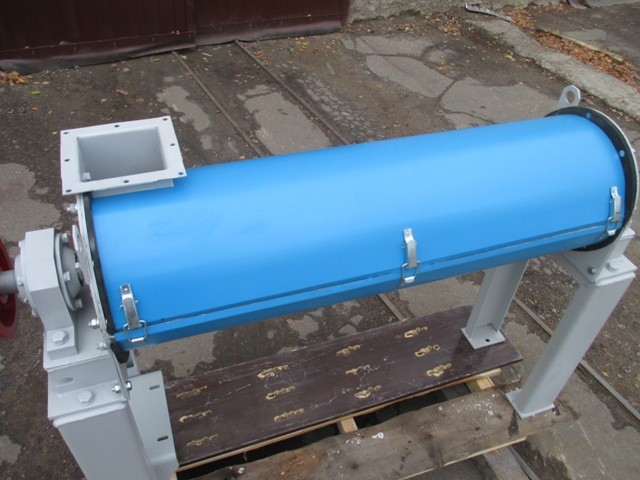

Машина для увлажнения зерна представляет собою разборную металлическую конструкцию и состоит из основных сборочных единиц: цилиндрического корпуса, ротора, привода, индикатора наличия зерна и панели контроля подачи воды.

Корпус выполнен из углеродистой или нержавеющей стали толщиной 3 мм и имеет разъём в горизонтальной плоскости. Обе половины соединяются между собой болтами. С торцов корпус имеет стенки, к которым болтами крепятся опоры для установки корпусов подшипников. Корпус имеет впускной (вверху) и выпускной (внизу)  патрубки.

Ротор является основным рабочим органом машины. Он состоит из вала, выполненного из стальной пустотелой трубы, на которую приварены бичи. Бичи имеют гонки, установленные плоскостью к оси ротора под углом 60° или 70° - 8шт. Бичи и гонки выполнены из легированной или нержавеющей стали.

Ротор

Привод ротора осуществляется от электродвигателя  через клиноременную передачу.

Индикатор наличия зерна	Панель контроля подачи воды

Управление приводом и подачей зерна осуществляется в дистанционном автоматизированном режиме с центрального пульта управления.

С центрального пульта управления включается холостой ход машины. Затем через приемный патрубок индикатора наличия зерна подается продукт. Под действием потока зерна пластина с рычагом отклоняется и срабатывает датчик, который подает сигнал на вентиль мембранный, расположенный на панели контроля подачи воды .

Панель контроля подачи воды представляет собой расположенную вертикально металлическую площадку, на которой расположены фильтрующие, регулирующие, исполнительные и контрольные приборы.

Вентиль мембранный с электромагнитным приводом открывает отверстие для прохода воды. Вода из водопровода через клапан, фильтр, вентиль мембранный, и ротаметр поступает в приёмный патрубок машины, смешиваясь с зерном.

Благодаря особому устройству ротора и его большим оборотам происходит интенсивное перемешивание зерна, насыщение его влагой и перемещение от приёма к выпуску. Далее самотёком зерно подаётся на последующую технологическую обработку.
