Задвижка реечная ручная

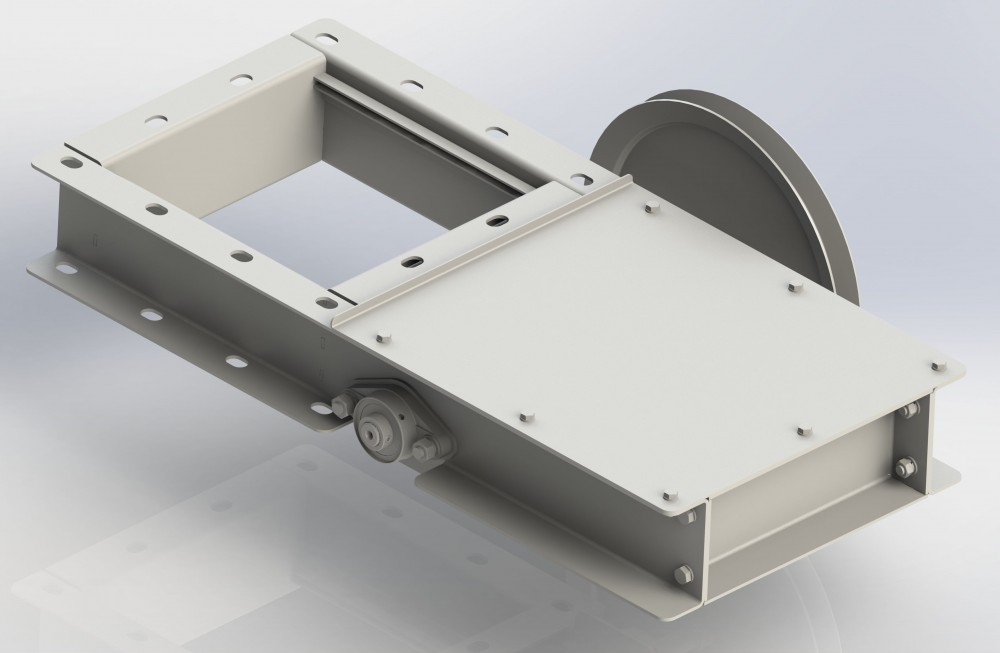

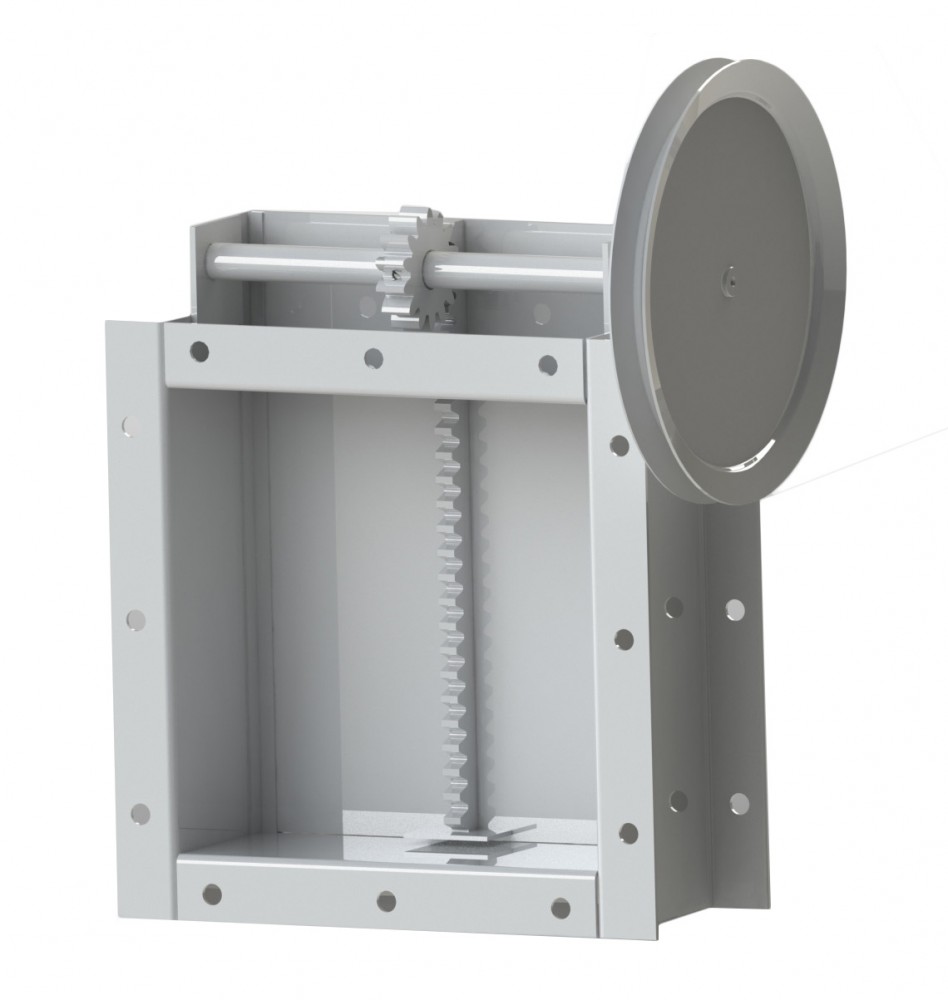

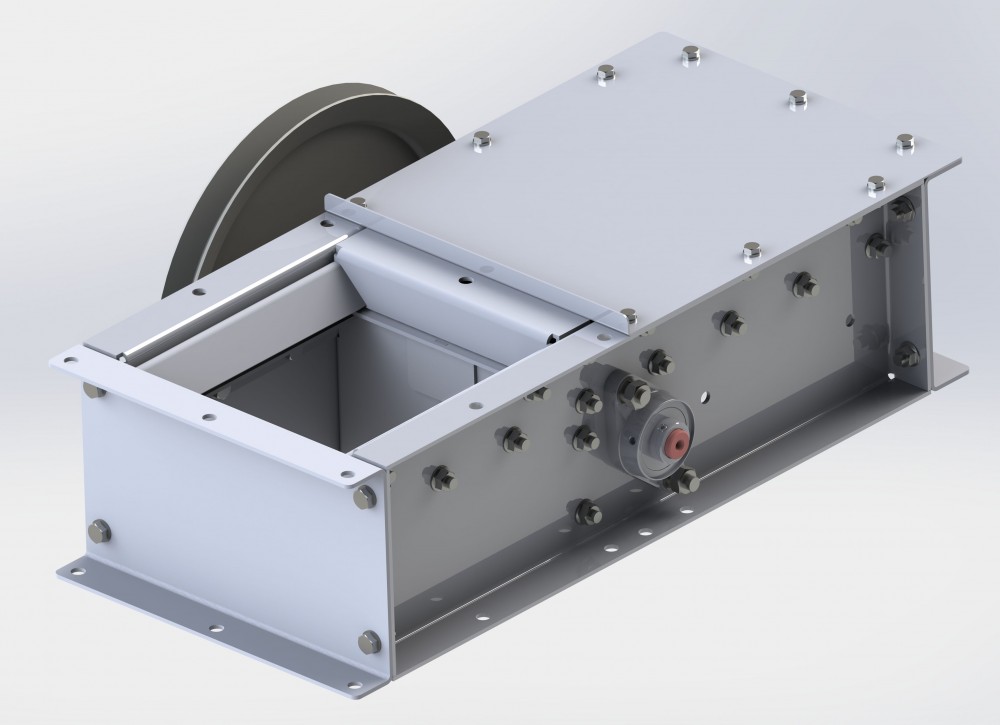

Задвижка состоит из сварного корпуса 1, рейки 2, шибера 3, шестерни 4 и штурвалом 5 с осью 6. Корпус представляет собой верхний и нижний фланцы, соединенные коробом. К боковым стенкам коробки приварены направляющие 7 – по ним внутри корпуса скользит шибер, по центральной оси  которого закреплена рейка. Во фланцах просверлены крепежные отверстия, с помощью которых производится соединение устройства с трубопроводом.

Если необходимо отрегулировать подачу сыпучего материала, рабочий вручную приводит в действие штурвальное колесо, на оси которого посажена шестерня. Вращение преобразуется в поступательное движение с помощью зубчато-реечной передачи, и шибер перемещается в нужном направлении. Степень открытия затвора устанавливает требуемый зазор для поступления
материала.
