Задвижка пневматическая УЗП

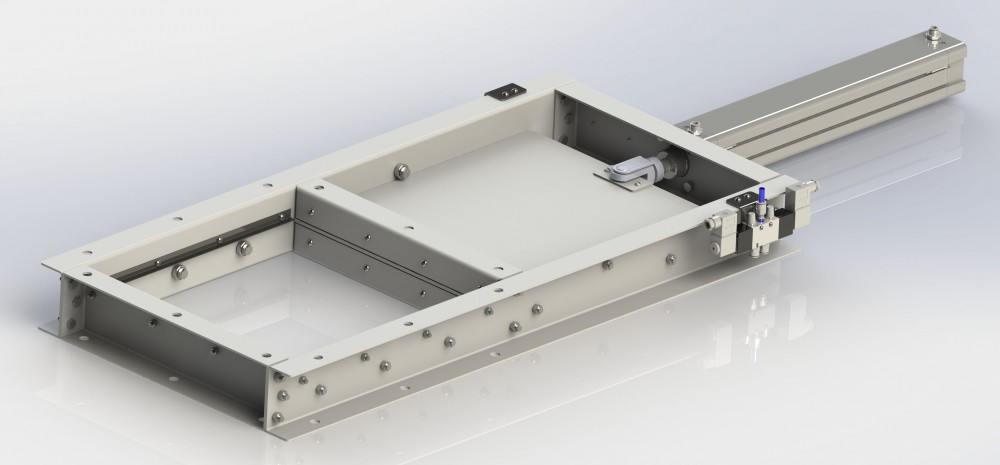

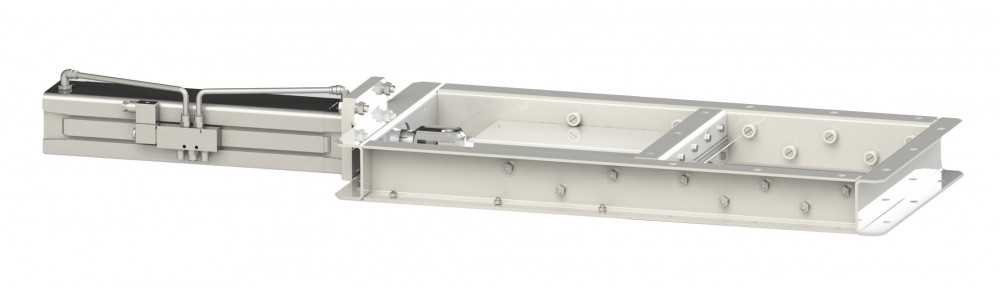

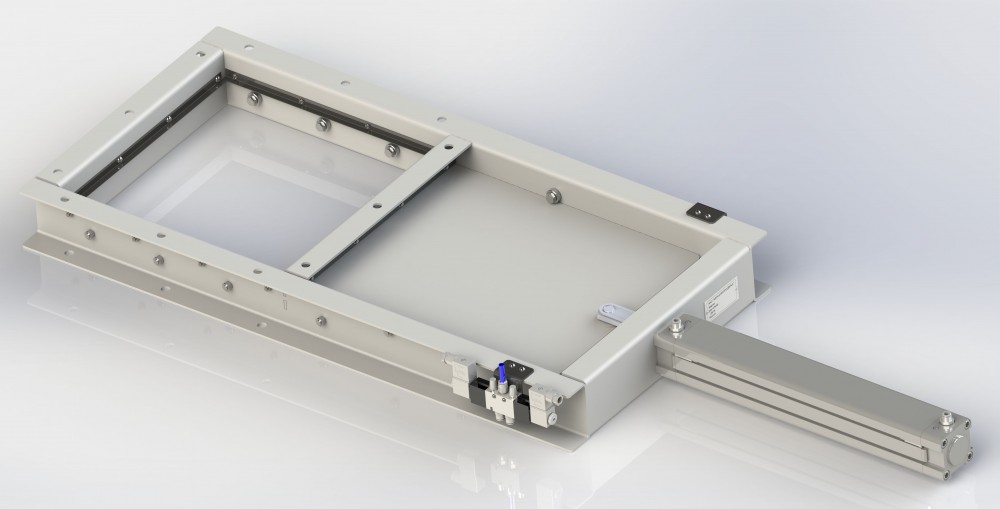

Задвижка УЗП состоит из каркаса (1), в котором по роликам (2) перемещается заслонка (3) - см. приложение 1. От пневматической сети по трубопроводу (4) сжатый воздух подаётся во внутреннюю полость пневмораспределителя (5), который по команде с пульта управления осуществляет подачу сжатого воздуха в соответствующую полость пневматического цилиндра.

Сжатый воздух, воздействуя на поршень, осуществляет перемещение жёстко связанной со штоком (6) заслонки в одно из крайних положений. При достижении заслонкой крайнего положения срабатывает датчик, сигнал которого может поступать, например, на световое табло пульта управления.
