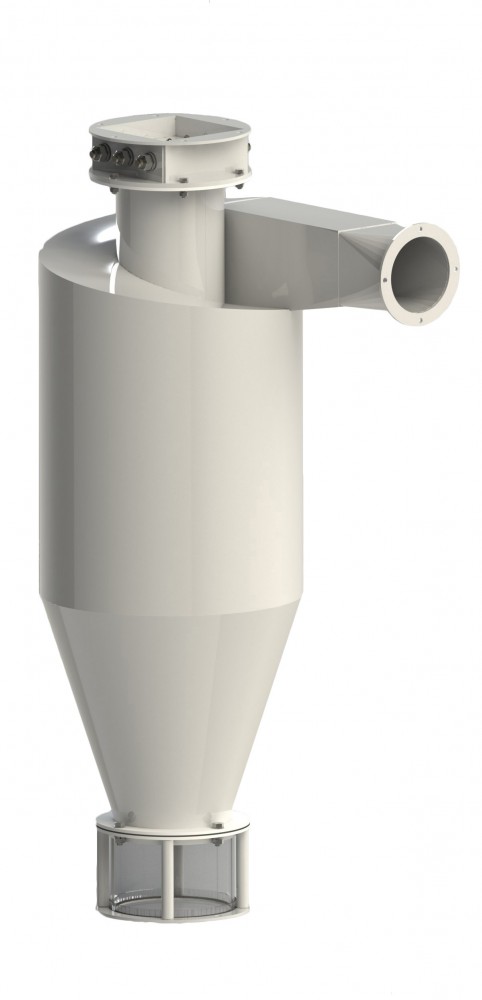

Циклони розвантажувач БЦР

Пристрій і принцип роботи Технічні характеристики

Циклони-развантажувачі БЦР - призначені для відділення від повітря, що транспортується, і виведення його з пневмотранспортного встановлення. Призначені для використання на всмоктуючих пневмоустановленнях. Застосовуються на хлібоприймальних та зернопереробних, борошномельних підприємствах. Робота циклонів-развантажувачів полягає в наступному. Суміш повітря з матеріалами, потрапляючи зі значною швидкістю у вхідний патрубок по дотичній до циліндричної поверхні, набуває обертальний ру,. що розвивається відцентровими силами інерції, частинки матеріалу притискаються до внутрішньої стінки циклону, під дією сили тяжіння зісковзують вниз і виводяться назовні через оглядову вставку. Відпрацьоване повітря виводиться з циклону-развантажувача через вихлопну трубу і дросельну вставку.

Позначення	Внутрішній Ø циклону, мм D	Зовнішній Ø приймального патрубка, мм d	Зовнішній Ø випускного патрубка, мм D1	Зовнішній Ø вихлопної труби, ммD2	Довжина, мм L	Висота, мм H	Діаметр оглядового скла, мм D3
БЦР-160	160	56	120	70	357.5	1025	130
БЦР-190	190	60	120	70	372.5	1025	130
БЦР-220	220	65	120	80	387.5	1025	130
БЦР-220-1	220	70	120	80	З87.5	1025	130
БЦР-250	250	70	120	105	472.5	1025	130
БЦР-250-1	250	75	120	105	472.5	1025	130
БЦР-250-2	250	80	120	105	472.5	1025	130
БЦР-290	290	75	150	125	497.5	1025	160
БЦР-290-1	290	80	150	125	491.5	1025	160
БЦР-290-2	290	85	150	125	497.5	1025	160
БЦР-290-3	290	90	150	125	497.5	1025	160
БЦР-290-4	290	95	150	125	497.5	1025	160
БЦР-340	340	85	150	140	522.5	1025	160
БЦР-340-1	340	90	150	140	522.5	1025	160
БЦР-340-2	340	95	150	140	522.5	1025	160
БЦР-340-3	340	100	150	140	522.5	1025	160
БЦР-340-4	340	105	150	140	522.5	1025	160
БЦР-340-5	340	110	150	140	522.5	1025	160
БЦР-340-6	340	95	120	140	522.5	1025	160
БЦР-450	450	120	150	180	652.5	1025	160
БЦР-450-1	450	120	150	180	652.5	1025	160
БЦР-450-2	450	140	150	180	652.5	1025	160
БЦР-450-3	450	140	150	180	652.5	1025	160
