Труба поворотная ТП

Труба поворотная ТП

Перед отправкой заказа заполните, пожалуйста, небольшую анкету:

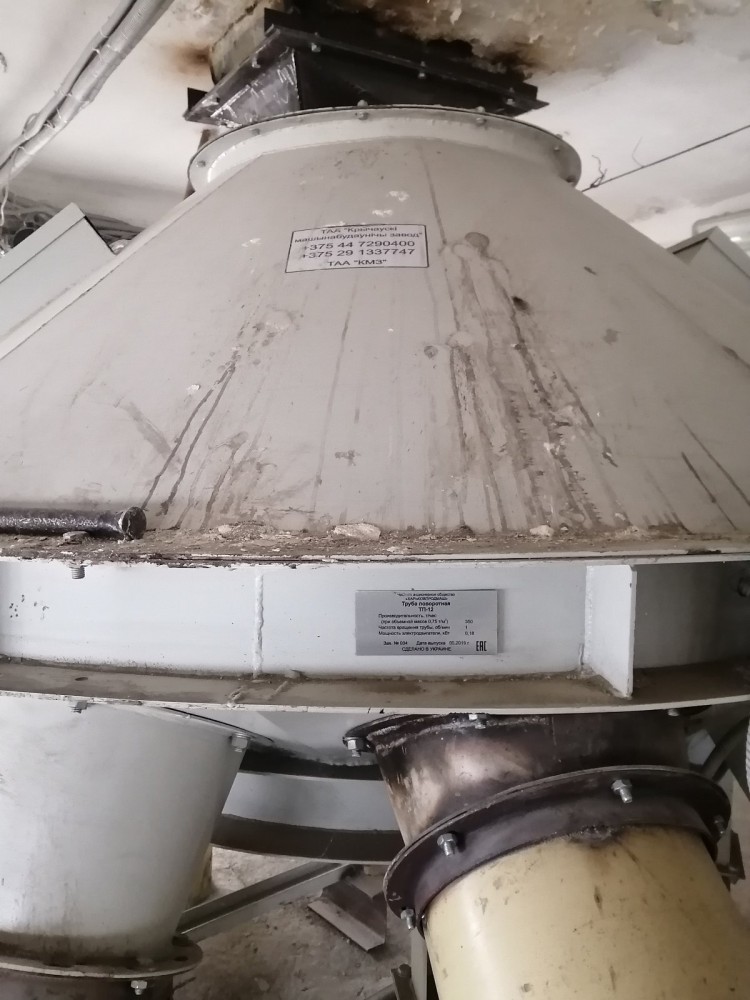

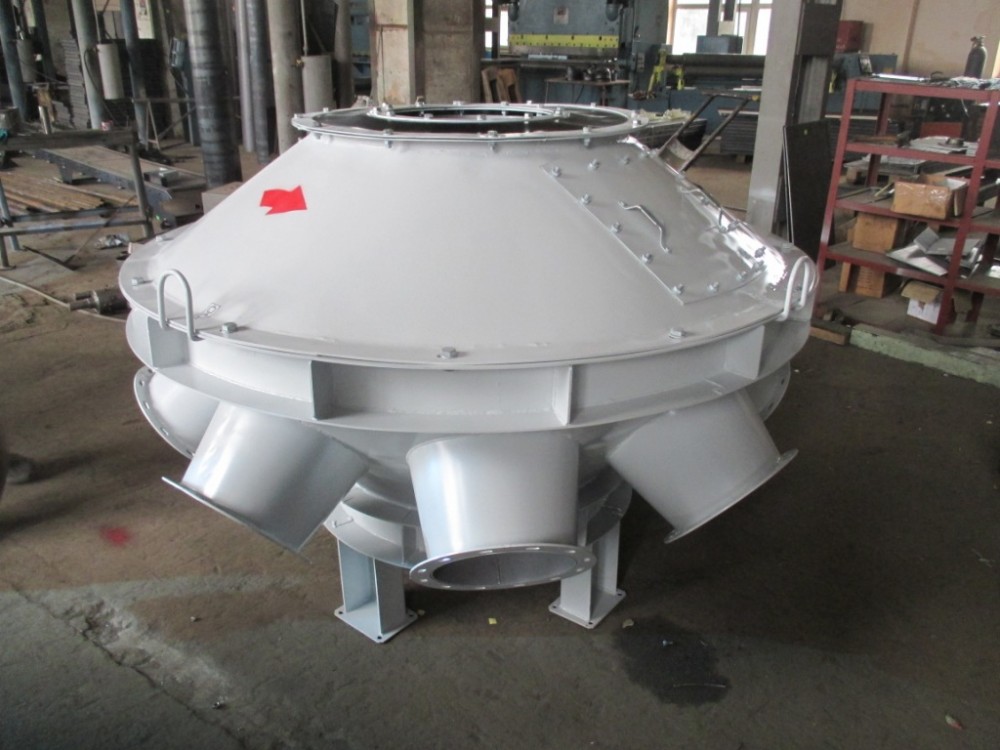

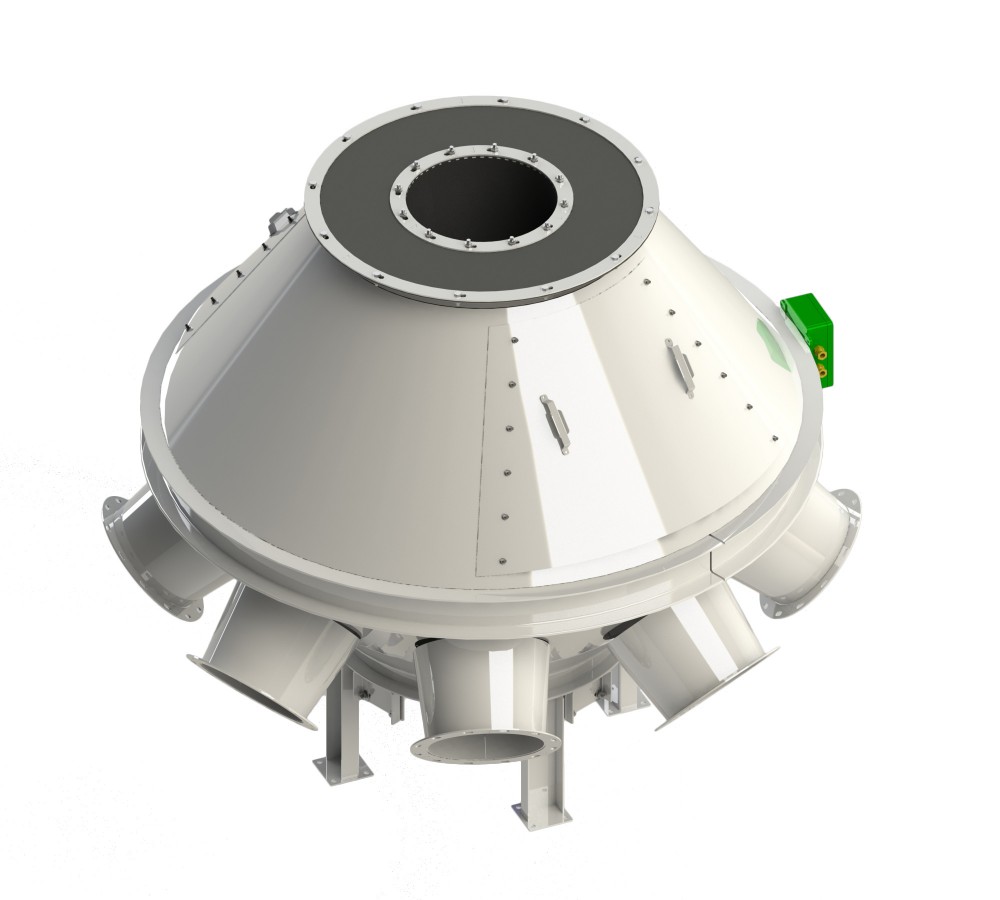

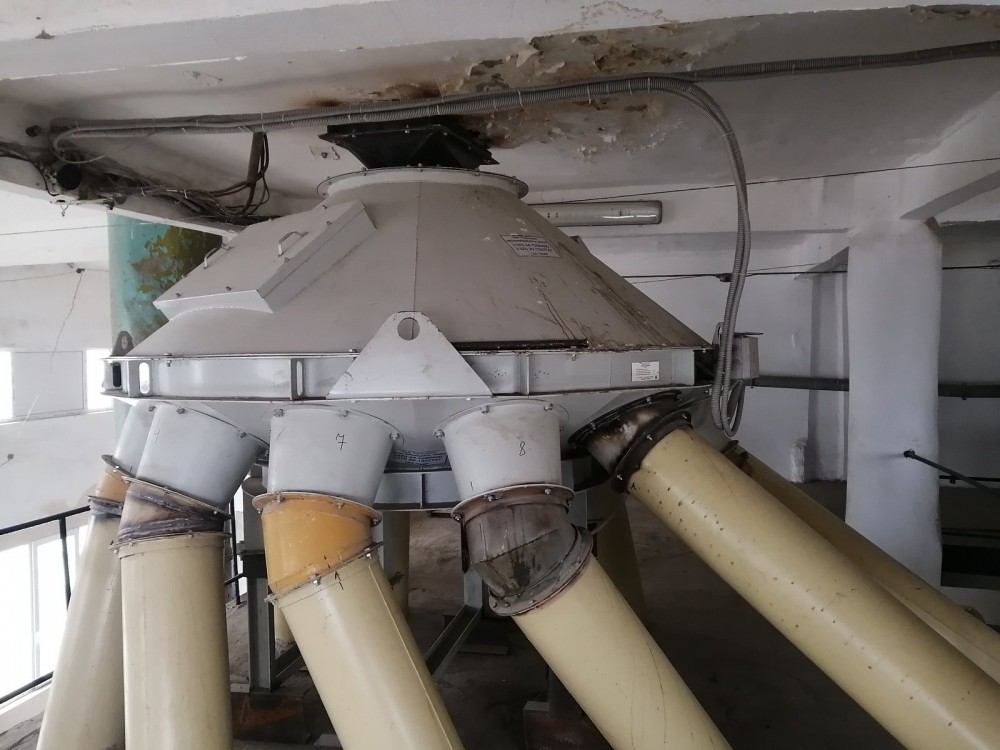

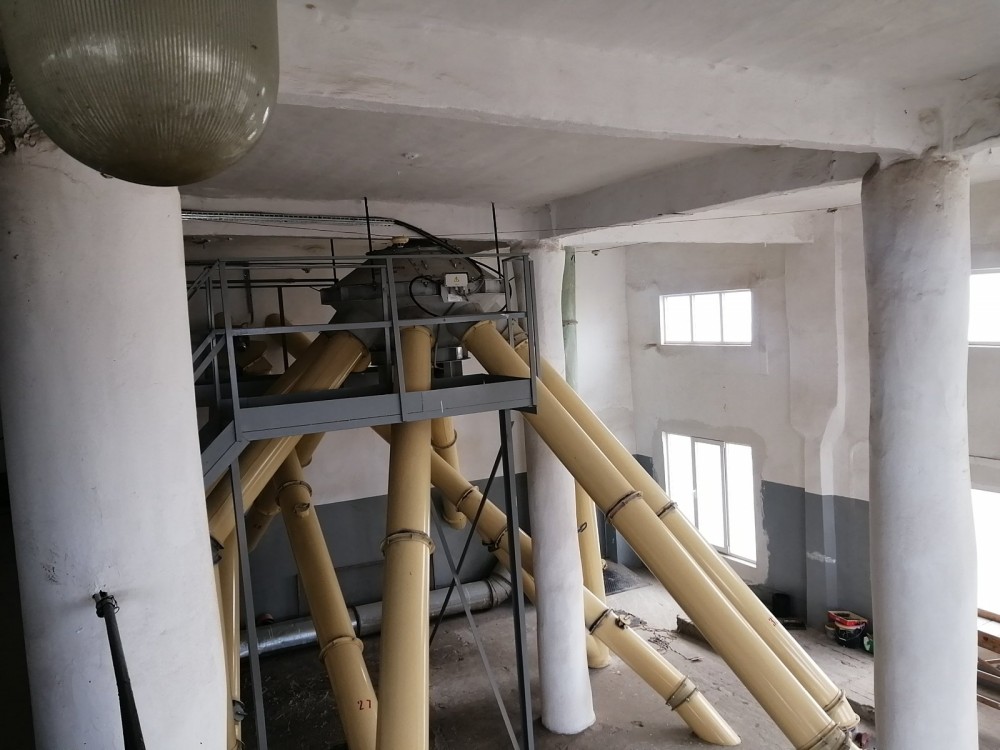

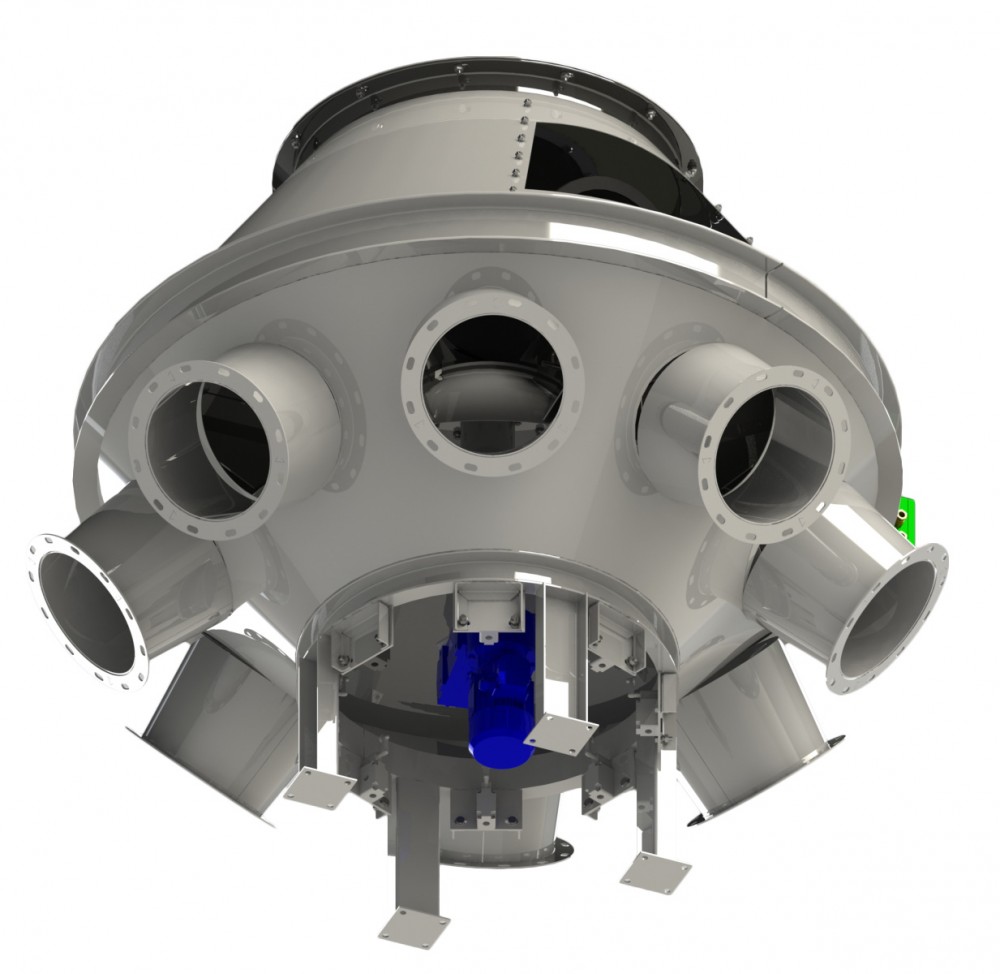

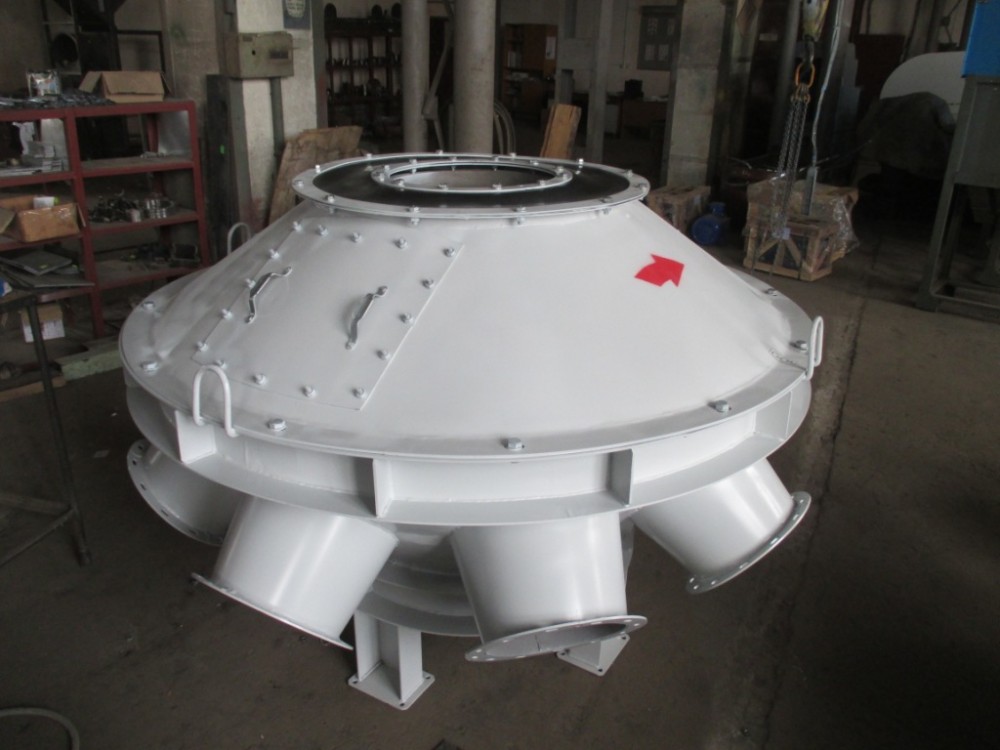

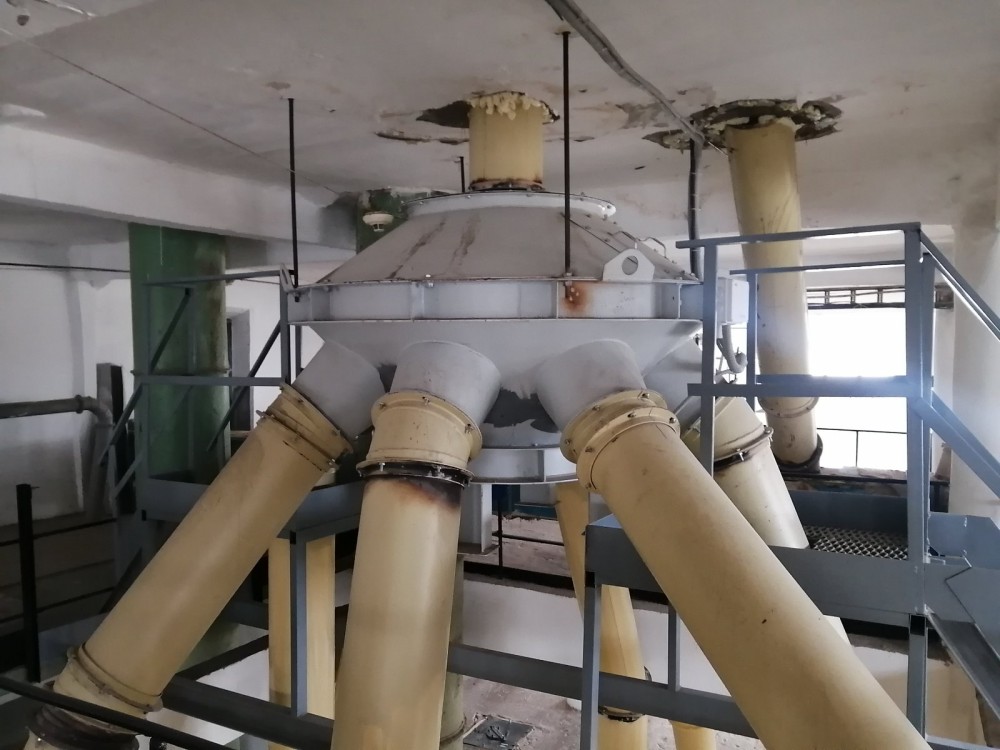

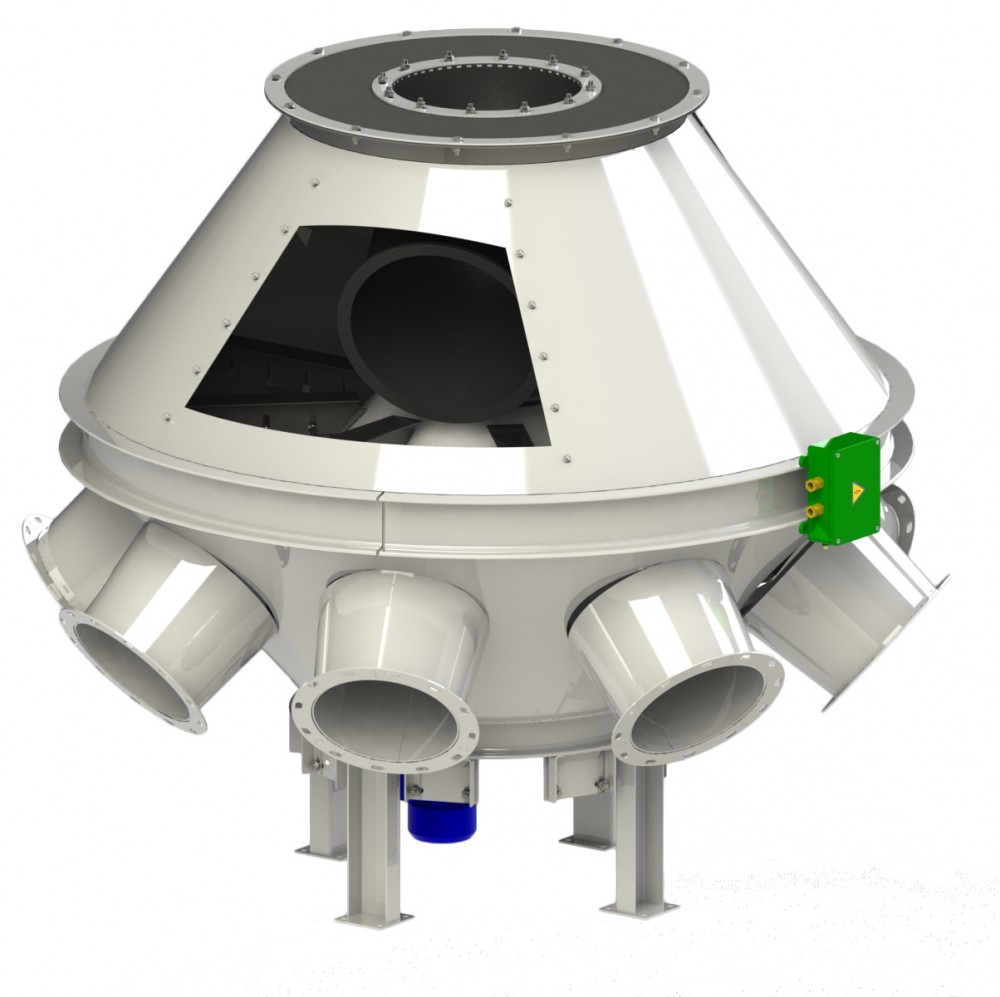

Труба поворотная ТП предназначена для направления потока зерна по одному из 8-12 направлений. Труба поворотная типа ТП состоит из корпуса, колонны с поворотным патрубком, привода, блока конечных выключателей.

Корпус трубы сварной, состоит из нижнего и верхнего усеченных конусов, приваренными большими основаниями к швеллерному кольцу. Внутреннее пространство трубы разбито на  восемь или двенадцать секций. Колонна с поворотным патрубком снабжена червячной передачей.

Привод трубы возможен от электродвигателя через редуктор либо через мотор-редуктор. Для точной установки поворотного патрубка над соответствующей секцией служат восемь или двенадцать конечных выключателей.

Для более надежной эксплуатации применяется литой чугунный поворотный механизм.

Типоразмер трубы поворотной

ТП-8

ТП-12

Производительность, т/час (при объемной массе 0,75 т/м3

350

350

Число выпускных патрубков, шт

8

12

Частота вращения трубы, об/мин

2

2

Диаметр входного патрубка, мм

400

400

Максимальный угол наклона присоединительных патрубков, град

45

45

Мощность электродвигателя, кВт

1,1

1,1

Масса, кг

670

750
