Труба поворотна ТП

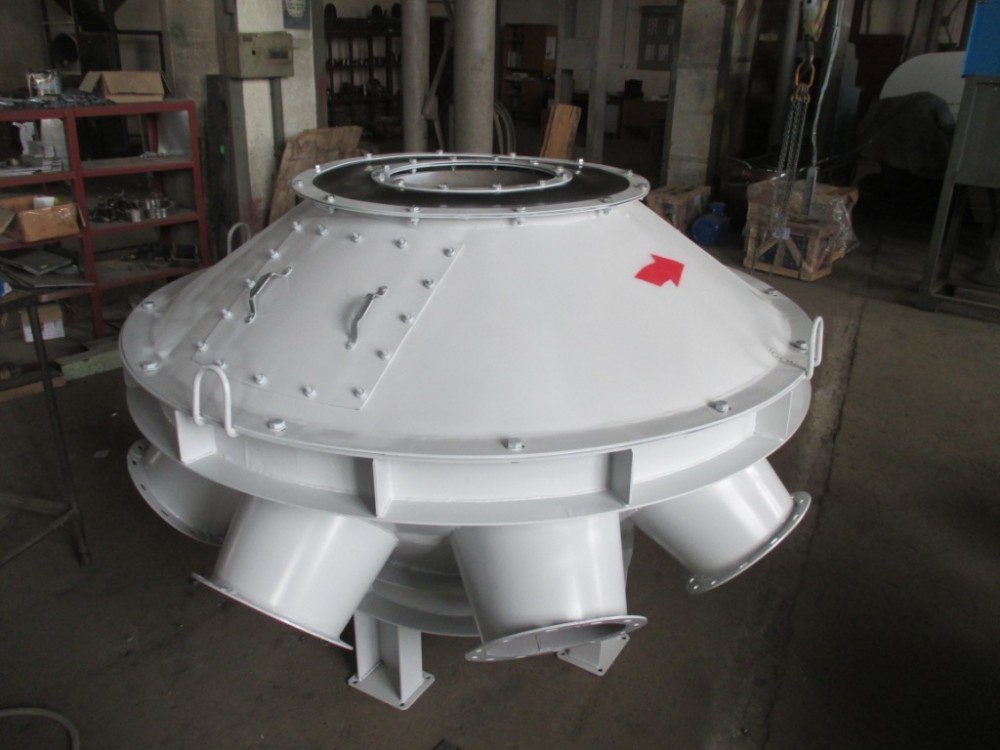

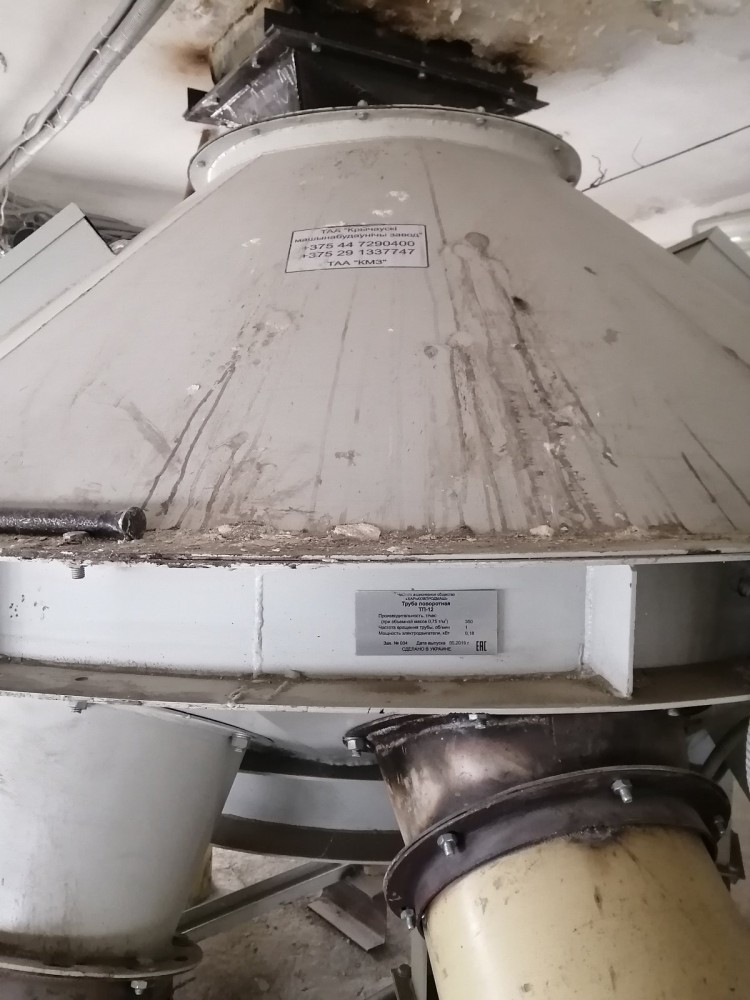

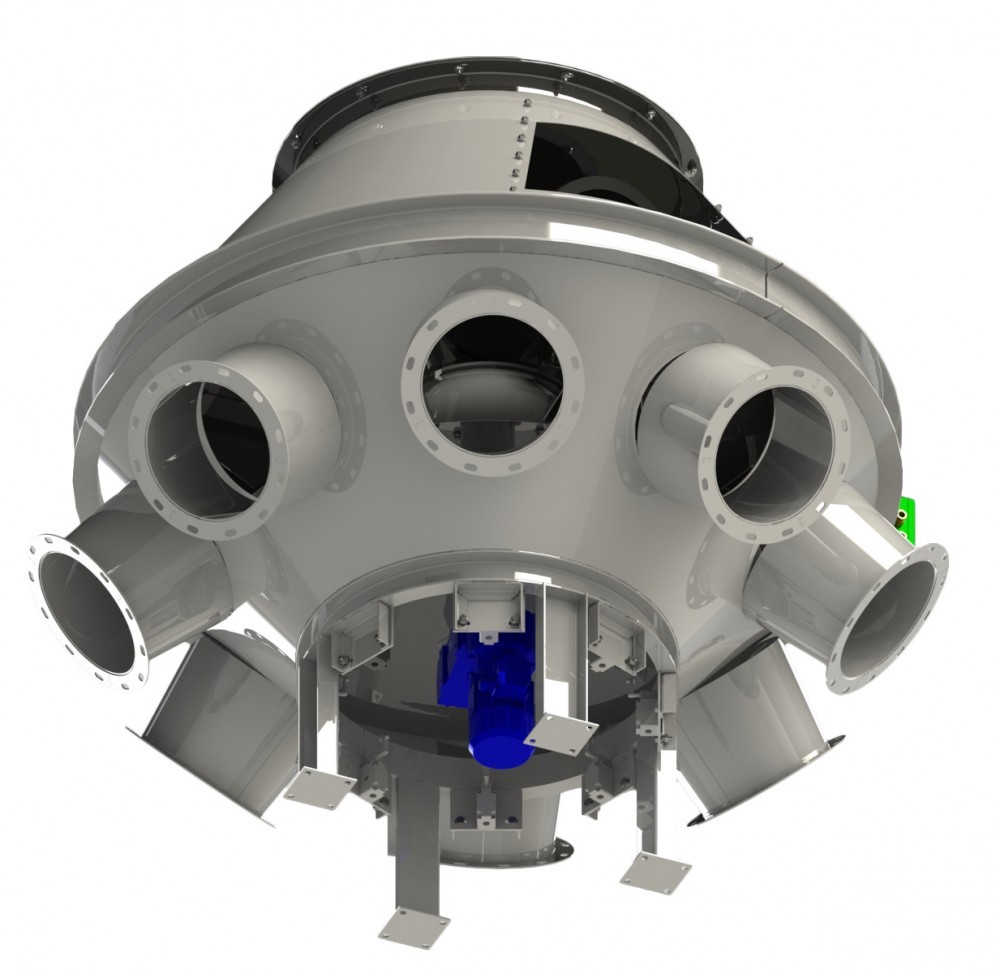

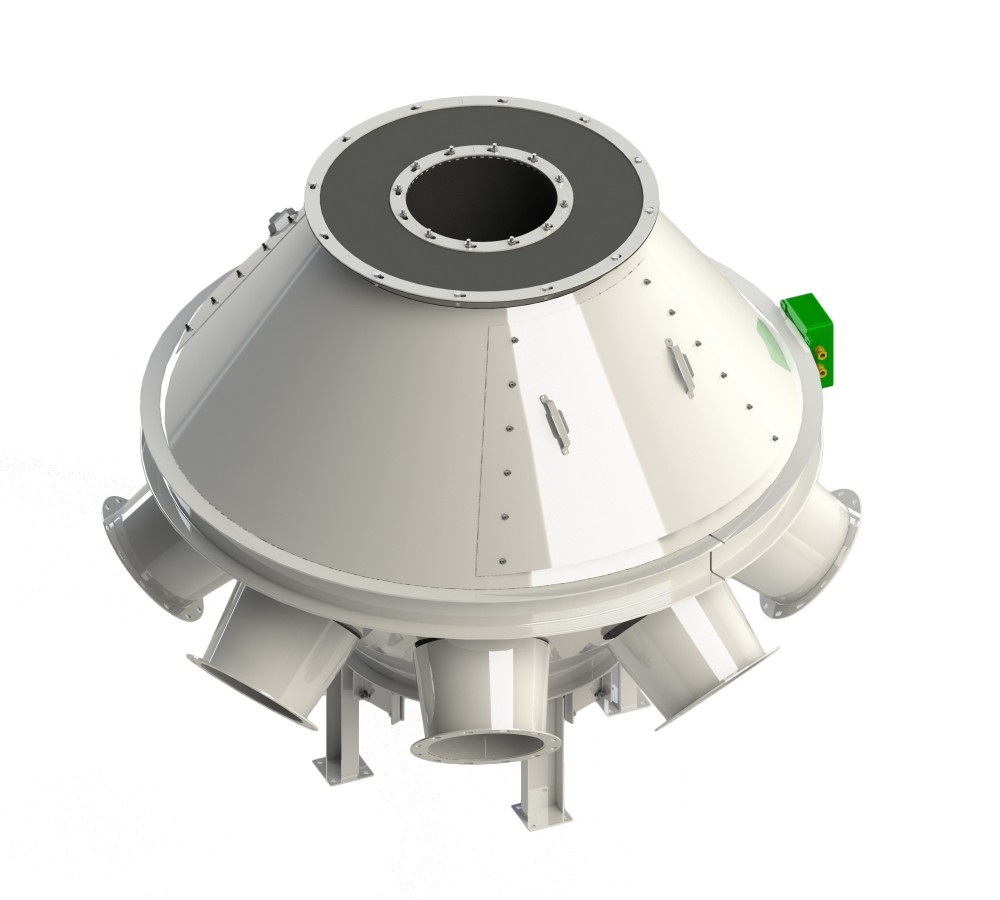

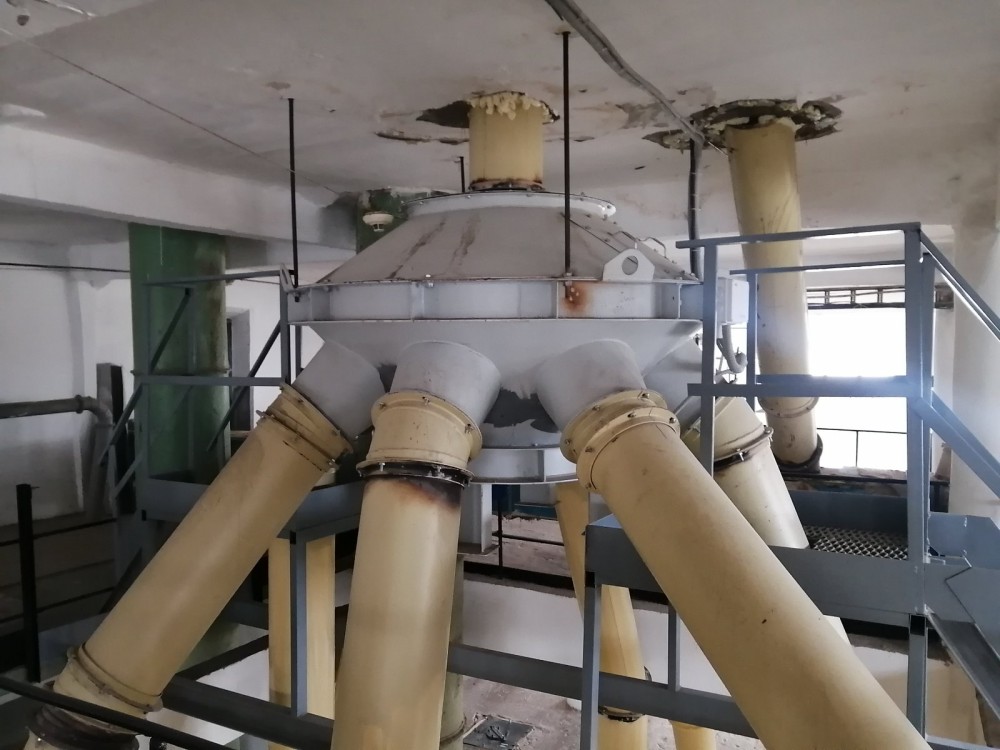

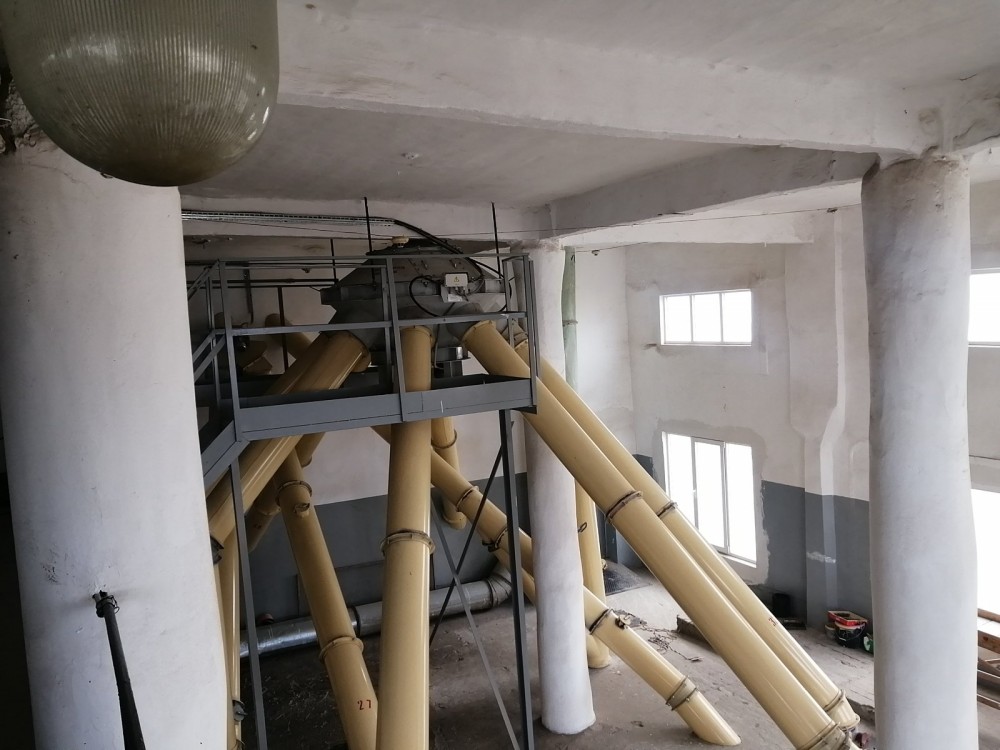

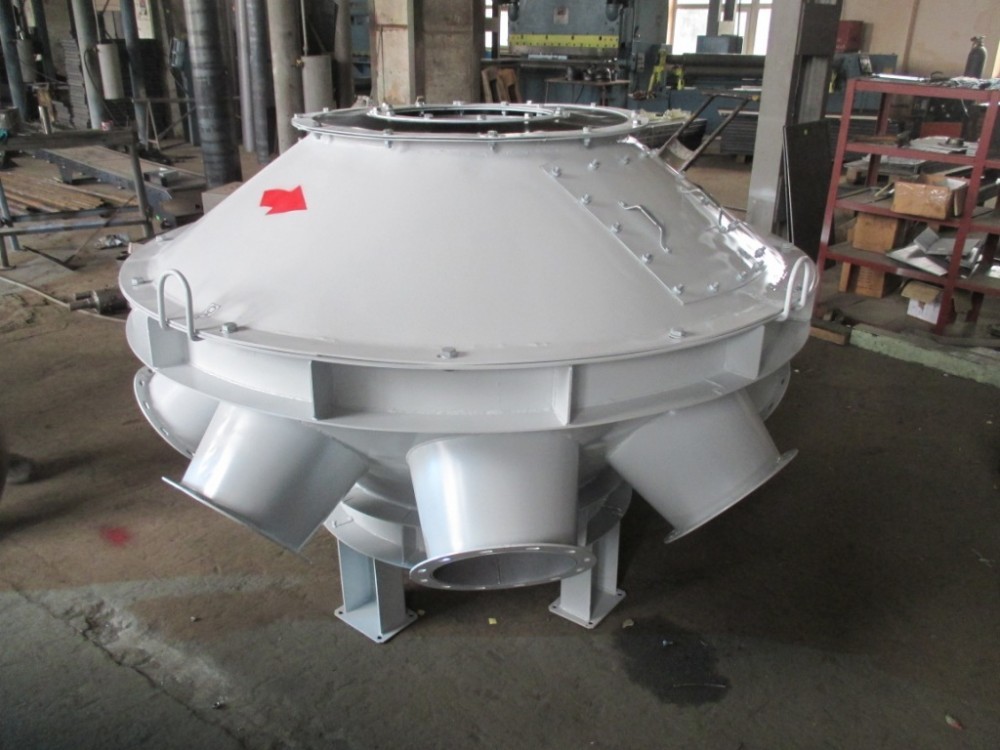

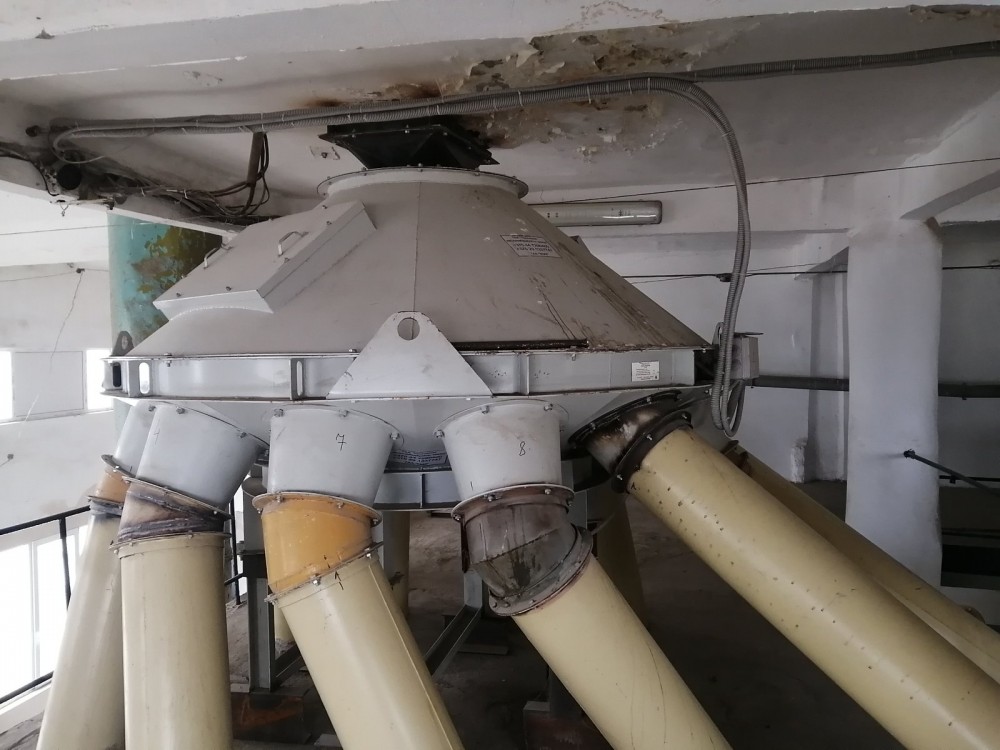

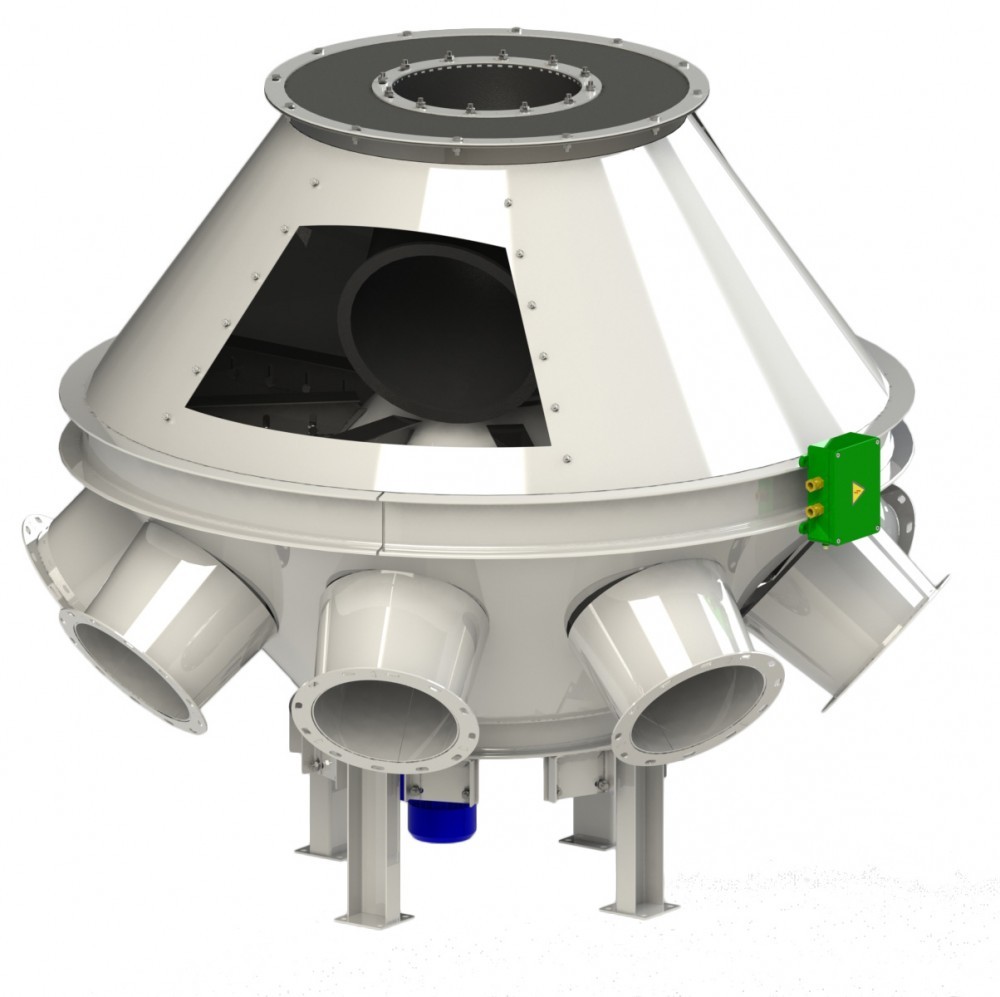

Труба поворотна ТП призначена для спрямування потоку зерна по одному з 8-12 напрямків. Труба поворотна типу ТП складається з корпусу, колони з поворотним патрубком, приводу, блоку кінцевих вимикачів.
Корпус труби зварений, складається з нижнього і верхнього усічених конусів, привареними більшими підставами до швелерних кілець. Внутрішній простір труби розбитий на вісім або дванадцять секцій. Колона з поворотним патрубком забезпечена черв'ячною передачею.
Привод труби можливий від електродвигуна через редуктор або через мотор-редуктор. Для точної установки поворотного патрубка над відповідною секцією служать вісім або дванадцять кінцевих вимикачів.
Для більш надійної експлуатації застосовується литий чавунний поворотний механізм.
Типорозмір труби поворотної | ТП-8 | ТП-12 |
Продуктивність, т / год (при об'ємній масі 0,75 т / м3) | 350 | 350 |
Число випускних патрубків, шт | 8 | 12 |
Частота обертання труби, об/хв | 2 | 2 |
Діаметр вхідного патрубка, мм | 400 | 400 |
| Максимальний кут нахилу приєднувальних патрубків, град | 45 | 45 |
| Потужність електродвигуна, кВт | 1,1 | 1,1 |
Маса, кг | 670 | 750 |
