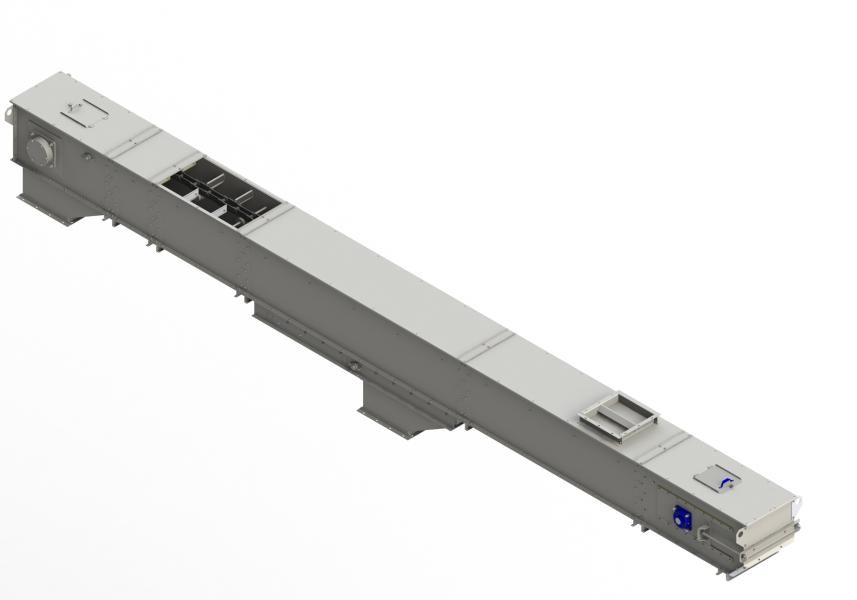

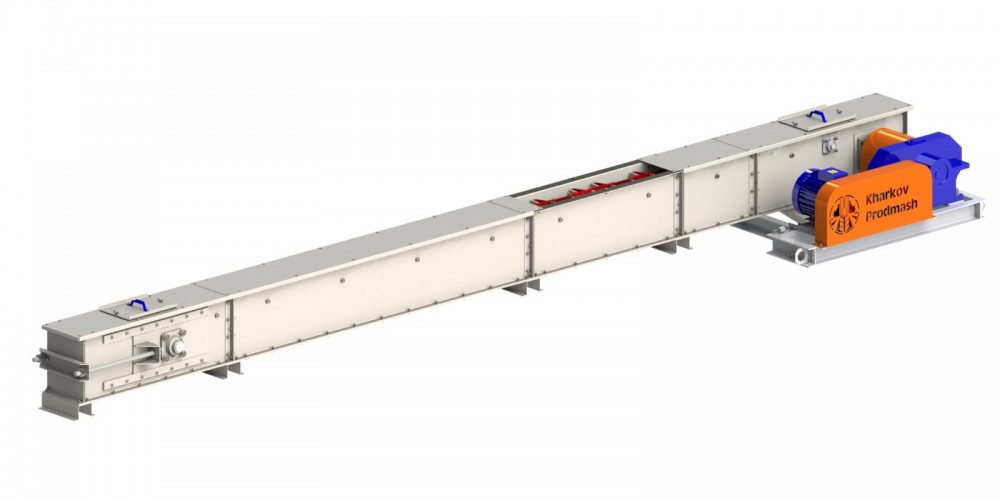

Транспортёр цепной скребковый TCS

Конвейер скребковый (транспортер цепной скребковый) предназначен для перемещения сухих сыпучих материалов. Скребковый конвейер представляет собой короб, в котором двигается цепь со скребками, перемещающими продукт.

Загрузка скребкового конвейера может производиться в любой точке, разгрузка осуществляется через отверстия на днище, открываемые задвижками либо в конце конвейера. Конвейеры предназначены для работы на открытом воздухе, под навесом, а также в не отапливаемых помещениях взрывоопасной категории производства.

Основные преимущества конвейера:
•  цепь тяговая пластинчатая по ГОСТ 588-81 или цепь тяговая открытошарнирная с разрешающей нагрузкой 200 кН
•  возможность загрузки / разгрузки транспортера в любой точке
•  отсутствие потерь груза при транспортировке - возможность регулирования загрузки / разгрузки конвейеров с помощью шиберных затворов
•  конструкция короба конвейера обеспечивает полную герметичность
•  минимальное количество сварных соединений (уменьшает вероятность температурных деформаций)
•  закалка, цементация приводных, натяжных валов, звездочек и деталей, подверженных наибольшим нагрузка
•  конвейер может комплектоваться редуктором с электродвигателем или же мотор-редуктором
•  полимерные скребки обеспечивают полное опорожнение короба конвейера

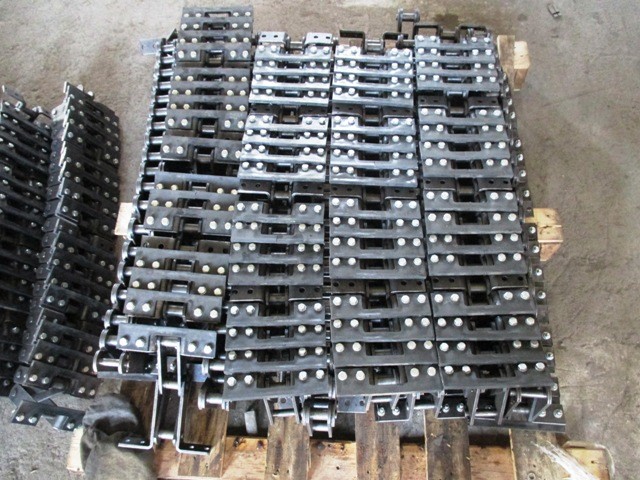

Цепь тяговая открытошарнирная	Цепь тяговая пластинчатая

Конвейер типа TCS состоит из следующих основных узлов:

•  приводная секция
•  привод в сборе
•  натяжная секция
•  секция промежуточная
•  тяговый орган цепь со скребками
•  загрузочный патрубок
•  шиберная задвижка на разгрузочной секции
•  датчики вращения натяжного вала, датчика завала
•  разгрузочный патрубок
•  опора секции

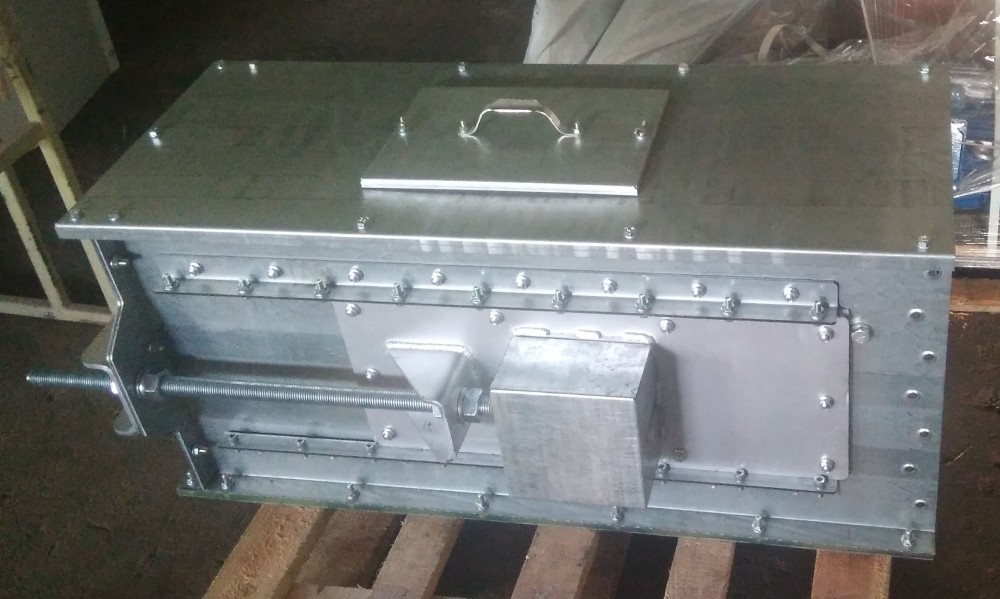

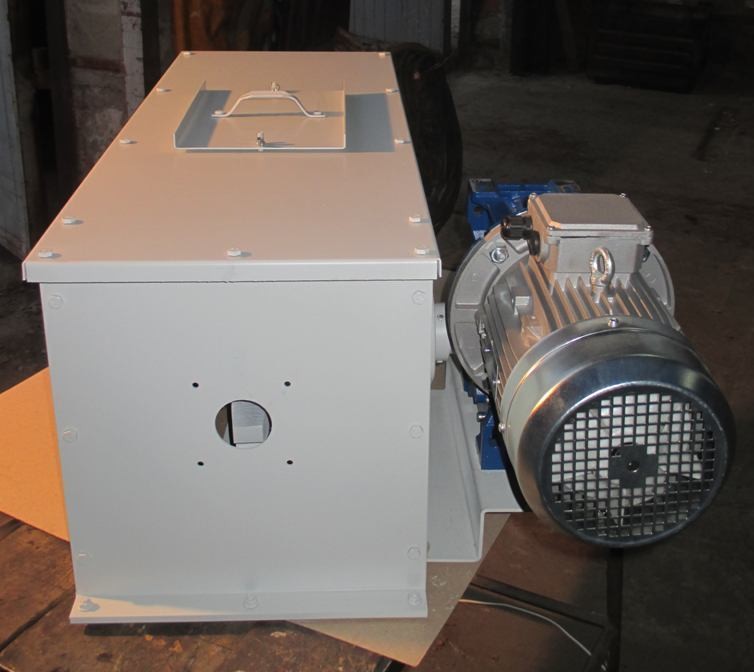

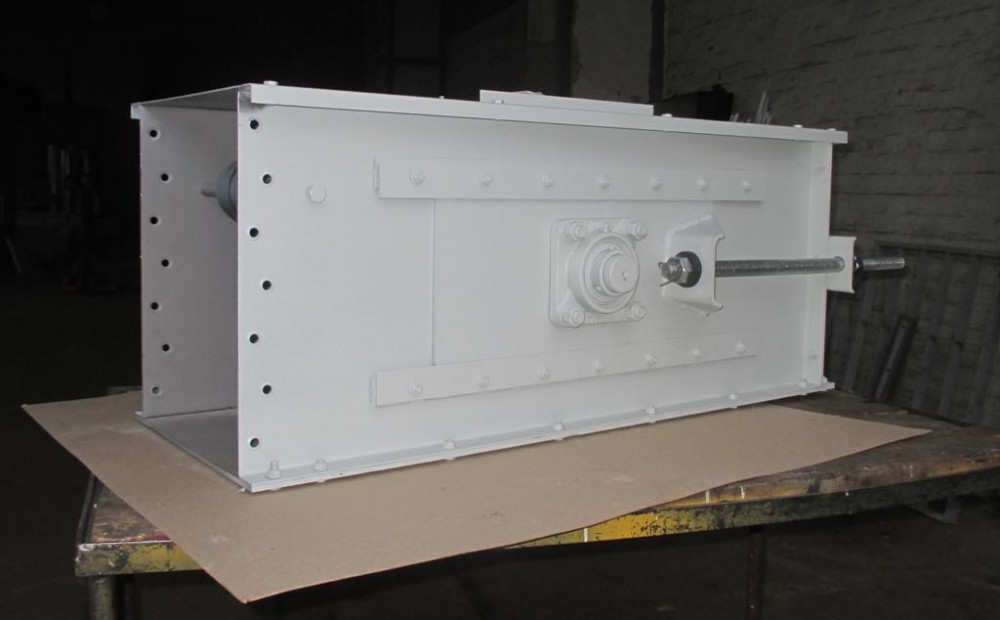

Приводная секция	Натяжная секция

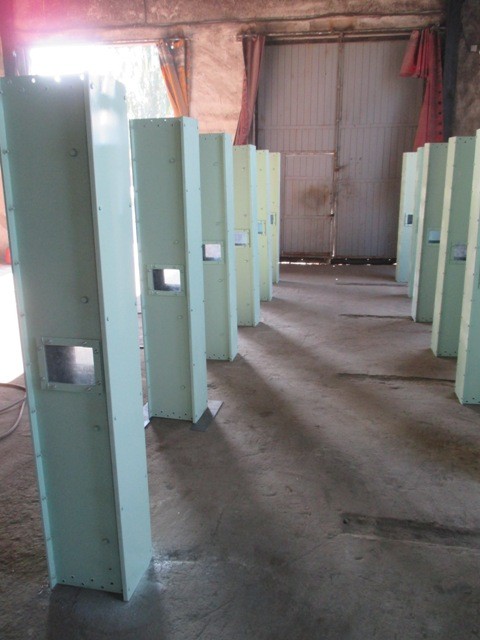

Промежуточная секция	Шиберная задвижка

Количество комплектующих определяется в соответствии с типоразмером и длиной поставляемого конвейера. Длина конвейера образуется набором приводной станции, натяжной станции, промежуточной секций, секций с промежуточной выгрузкой. Соединение всех узлов конвейера производится на болтах. Большой ряд длин проходных секций – от 0,500м до 2,0м – позволяет собрать конвейер любой длины.

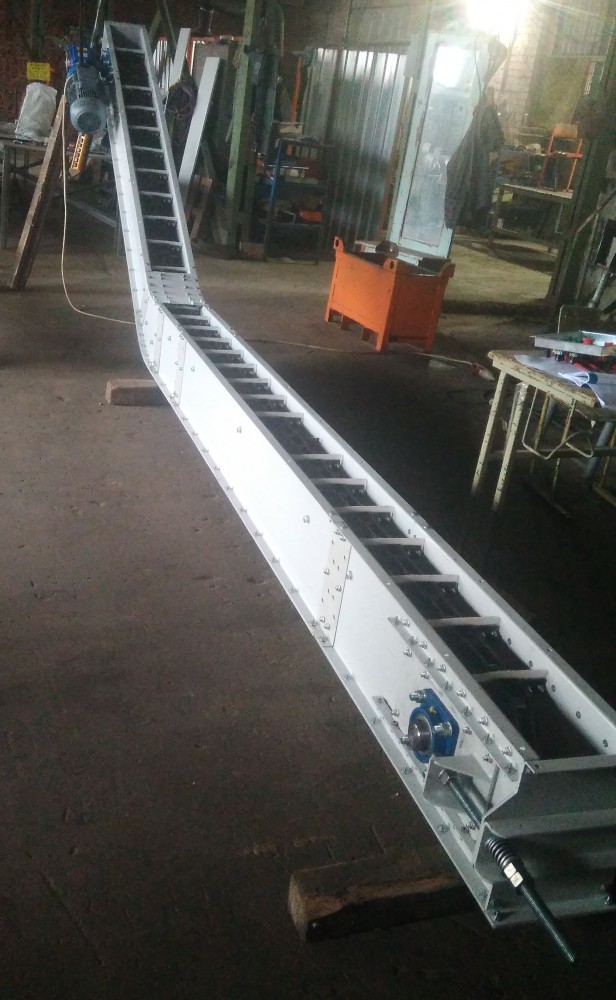

Конвейер цепной с погруженными скребками типа TCS представляет собой коробчатую сборную конструкцию прямоугольного сечения из листовой стали толщиной от 3,0 мм (зависит от условий эксплуатации). В верхней части его закрывают крышками. В приводной секции на подшипниковом валу расположены звездочки. На другом конце конвейера установлена натяжная секция, в которой имеются ролики натяжной оси и винтовой механизм натяжения. Между звездочками и роликами натянута тяговая пластинчатая катковая цепь со скребками. Нижняя и верхняя ветви цепи скользят по направляющим и роликам секций промежуточных и разгрузочных. Натяжное устройство монтируют со стороны загрузки транспортера. Оно обеспечивает необхо димое натяжение скребковой цепи.

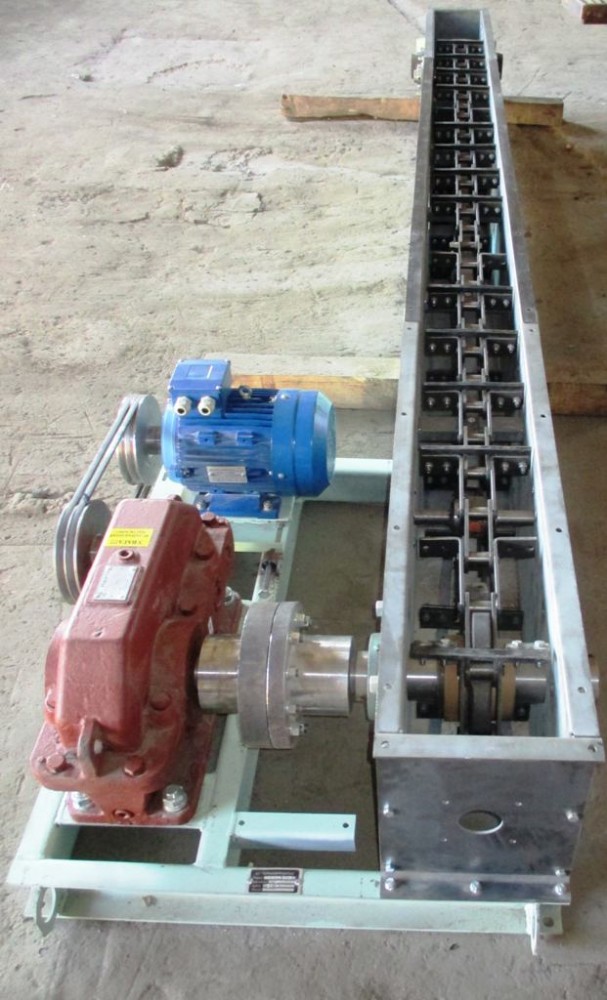

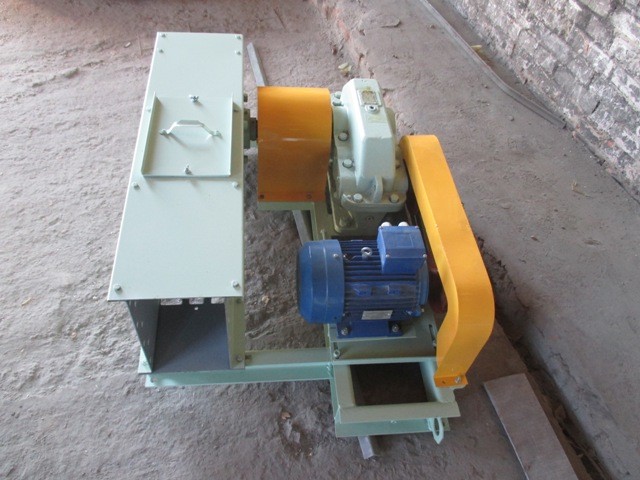

Приводная секция, состоит из рамы привода, привода в сборе. При включении электродвигателя приводные звездочки перемещают цепь внутри короба конвейера. Скребки на цепи захватывают груз и перемещают его по дну короба от загрузочной секции к разгрузочной. Конструкция конвейера позволяет загружать и разгружать его в нескольких точках по длине короба, это осуществляется управлением шиберных затворов и реечных задвижек. Разгрузка осуществляется через патрубки  в днище разгрузочной секции.

Привод состоит из цилиндрического редуктора и электродвигателя. При желании заказчика может устанавливаться мотор-редуктор.

В приводной и натяжной станции расположена откидывающаяся крышка, позволяющая визуально оценить состояние скребков и цепи и саму работу конвейера. Также в приводной станции предусмотрена возможность установки датчика завала. В качестве датчика завала применяется серийно выпускаемый сигнализатор уровня мембранный. Натяжение цепи происходит с помощью 2-х натяжных винтов, раздельных для каждого конца натяжного вала. Такая конструкция дает возможность точно регулировать положение натяжной звездочки.

Конструкцией натяжной станции предусмотрена возможность установки датчика вращения натяжного вала. В качестве датчика вращения применяется бесконтактный выключатель индукционного типа, который с помощью специального кронштейна крепится на любую сторону натяжной станции.

Промежуточные секции позволяют установить задвижки с ручным или электрическим приводом и обеспечить промежуточную выгрузку. Задвижки реечные, заслонки открываются вдоль оси конвейера.
