Телескопическая вентиляционная установка ТВУ-2

Установка телескопическая вентиляционная ТВУ-2 используется для вентилирования зерна в складах и на открытых площадках хлебоприемных предприятий, не оборудованных стационарными напольными вентиляционными установками. Применяется вместе с вентиляторами местного проветривания ВОЭ-5 мощностью 7,5 кВт.

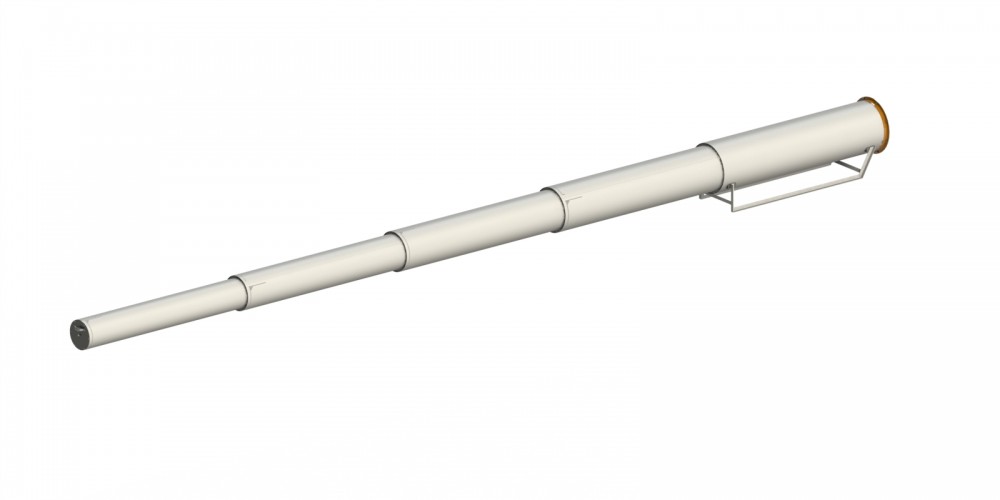

ТВУ-2 представляет собой цилиндрическую многоступенчатую трубу, состоящую из четырех перфорированных и одной неперфорированной секции общей длиной 9700 мм.

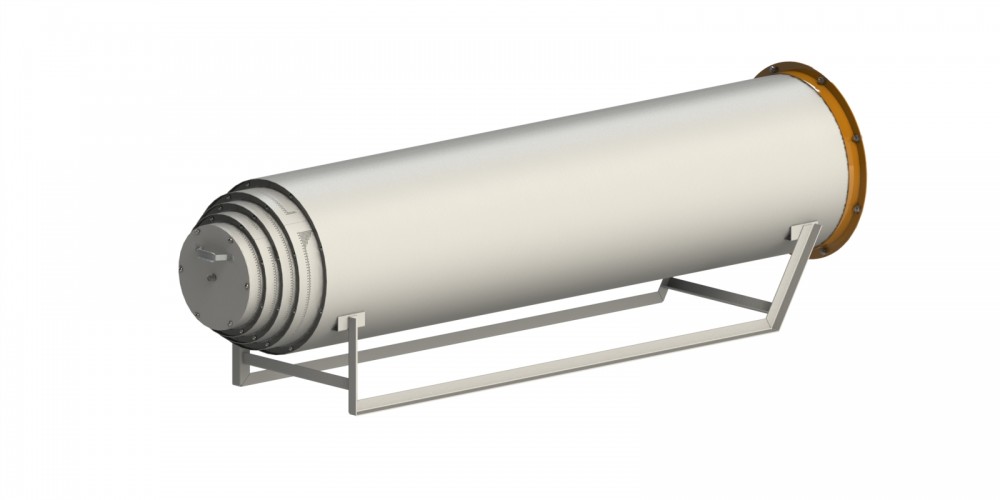

Первое звено является основным несущим элементом установки и служит основанием (корпусом), в котором размещаются остальные секции при транспортировании. Снаружи к корпусу приварены салазки для перемещения установки с одного места на другое, на торце находится съемная заглушка. Внутренние секции представляют собой перфорированные цилиндрические трубы из решетчатого полотна с отверстиями 3 мм. Внутри каждой секции в заднем конце закреплена крестовина с центральным отверстием для пропуска троса диаметром 10 мм, а в переднем обойма с войлочным уплотнением, которая служит для предотвращения попадания зерна внутрь в местах сопряжения труб. Один конец троса для втягивания секций в корпус закрепляется на рым-болте концевой секции телескопической установки, а второй заканчивается петлей для демонтажа трубы из-под насыпи. Для предотвращения самопроизвольного выдвижения секций из корпуса при транспортировании служит фиксатор, закрепляемый на тросе после втягивания секций.

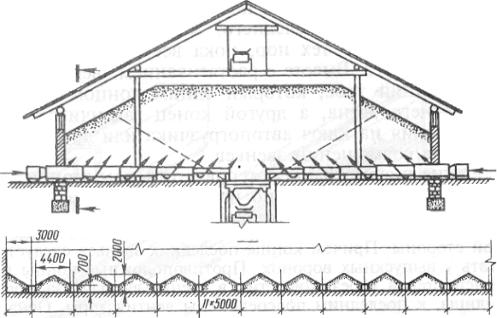

Телескопическую вентиляционную установку используют следующим образом. К определенному месту площадки или хра¬нилища, где предполагается вентилировать зерно, доставляют нужное число установок. Двое рабочих растягивают установку на всю длину. Перед растягиванием телескопической трубы снимают съемную заглушку первого звена, снимают фиксатор и растя¬гивают трос. После растягивания телескопической трубы поправляют (если необходимо) положение отдельных ее звеньев, устанав¬ливая их в одну линию. Это необходимо для исключения закли¬нивания звеньев при последующем изъятии их из-под насыпи. Если длина насыпи существенно превышает длину трубы (9,7 м), то напротив одной ранее растянутой телескопической установки монтируют другую. Расстояние между трубами зависит от влажности и высоты насыпи зерновой массы. К фланцу корпуса вместо заглушки подсоединяется вентилятор. После заполнения площадки или склада зерном по мере необходимости осуществляется его продувка и активное вентилирование. Трубы из-под насыпи вынимают при помощи автомобиля или о трактора. Для этого от трубы отсоединяют вентилятор, достают конец троса с петлей, закрепляют ее к машине и вытя¬гивают. Освобожденную установку ТВУ-2 растягивают во всю длину, осматривают, очищают звенья от зерна, проверяют крепление троса на последнем звене. После осмотра и очистки снова сов¬мещают звенья трубы, трос сматывают, помещают в первое звено, ставят фиксаторы и закрывают заглушкой. Установку подготавли¬вают для перемещения и применения в другом месте или для хра-нения.

Преимущества телескопических вентиляционных установок следующие:
- можно извлекать из-под провентилирован¬ной насыпи до перегрузки последней и использовать вновь для обработки других формируемых партий;
- после изъя¬тия не препятствуют работе передвижных машин и механизмов при погрузочно-разгрузочных работах;
- можно приме¬нять не только на площадках, но и в складах;
- установки мо¬бильны, просты по устройству и эксплуатации, недорогостоящие.
