Screens (sieves) / Sieves with round holes located on the hexagon

Sieves with round holes located on the hexagon

Appliance and principle of operation Technical characteristics

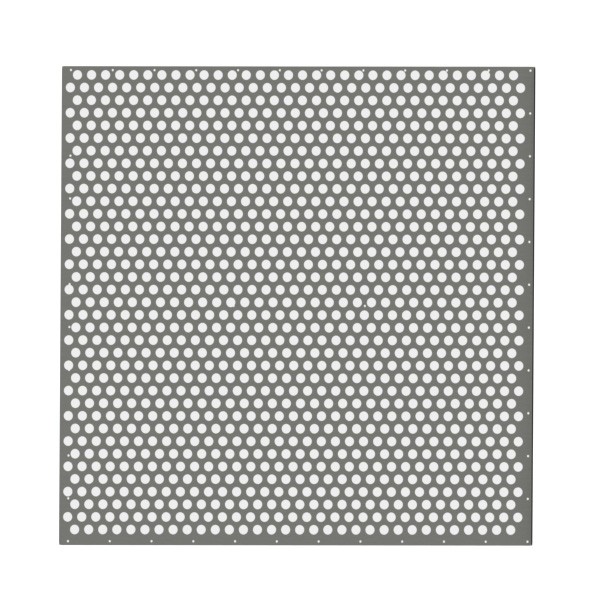

Screen (sieve) with round holes located on the hexagon.

Круглые отверстия, расположенные по шестиграннику

a - hole diameter, mm
t - hole pitch, mm
F - open surface, %
BxL - plate overall dimensions, mm
B - plate thickness, mm

a	t	F	BхL	b						Punching method*
a	t	F	BхL	0,5	0,8	1,0	1,5	2,0	3,0	Punching method*
1,1	2,2	22,7	1000х2000	+						А
1,3	2,5	24,5	1000х2000	+						А
1,5	2,8	25,97	1000х2000	+						А
1,8	3,1	30,5	1000х2000		+	+				А
2,0	3,4	31,4	1000х2000		+					А
2,0	3,4	31,04	700х2000				+			А
2,2	3,6	33,9	1000х2000		+					А
2,5	4,0	35,4	1000х2000		+					А
2,5	4,0	35,06	700х2000				+			А
2,8	4,5	35,1	1000х2000		+					А
3,0	4,5	39,64	700х2000				+			А
3,0	4,5	40,3	1000х2000		+	+				А
3,0	5,0	35,0	1250х2500					+		Т
3,2	5,0	37,1	1000х2000			+				А
3,4	5,5	34,7	1000х2000			+				А
3,6	5,5	38,9	1000х2000			+				А
3,8	6,0	36,4	1000х2000			+				А
4,0	6,0	40,3	1000х2000			+				А
4,0	6,0	39,54	700х2000					+		А
4,0	6,0	39,54	1000х2000					+		А
4,0	7,0	39,54	1000х2000						+	А
4,2	6,0	44,4	1000х2000			+				А
4,5	6,7	40,9	1000х2000			+				А
4,5	7,5	32,7	1000х2000						+	Т
4,7	7,0	40,9	1000х2000			+				А
5,0	7,0	45,06	700х2000					+		А
5,0	7,0	46,3	1000х2000			+				А
5,0	7,0	46,5	1250х2500					+		Т
5,0	8,0	35,3	1250х2500						+	Т
5,3	7,3	47,6	1250х2500					+		Т
5,3	8,3	37,0	1250х2500						+	Т
5,5	8,0	42,9	1000х2000			+				А
5,5	7,5	48,73	1250х2500					+		Т
5,5	8,5	37,87	1250х2500						+	Т
6,0	8,5	45,2	1000х2000			+				А
6,0	8,0	50,79	1250х2500					+		Т
6,0	9,0	40,22	1250х2500						+	Т
6,5	9.5	42,5	1000х2000			+				А
6,5	9.5	42,5	1250х2500				+		+	Т
7,0	9,5	49,2	1000х2000			+				А
7,0	9,0	54,75	1250х2500				+	+		Т
7,0	10,0	44,16	1250х2500						+	Т
7,5	11,0	42,2	1000х2000			+				А
7,5	10,5	46,07	1250х2500						+	Т
8,0	11,0	46,02	700х2000						+	А
8,0	11,0	48,0	1000х2000			+				А
8,0	11,0	48,0	1250х2500					+	+	Т
8,5	11,0	54,2	1000х2000			+				А
8,5	11,0	54,0	1250х2500					+	+	Т
9,0	12,0	51,0	1000х2000			+				А
9,5	13,0	48,4	1000х2000			+				А
10,0	13,0	53.7	1000х2000			+				А
10,0	13,0	53.7	1250х2500					+	+	Т
11,0	15,0	46,8	1000х2000			+				А
11,0	15,0	46,8	1250х2500				+	+		Т
12,0	16,0	51,0	1000х2000			+				А
12,0	16,0	51,0	1250х2500					+	+	Т
12,5	17,0	48,4	1250х2500					+	+	Т
13,0	18,0	44,7	1000х2000			+				А
13,0	18,0	44,7	1250х2500						+	Т
14,0	18,0	55,6	1000х2000			+				А
14,0	18,0	55,6	1250х2500					+	+	Т
15,0	21,0	46,3	1000х2000			+				А
15,0	21,0	46,3	1250х2500						+	Т
16,0	20,0	58,0	1000х2000			+				А
16,0	21,0	51,5	1250х2500						+	Т
18,0	21,0	52,7	1000х2000			+				А
18,0	22,5	56,4	1250х2500						+	Т
18,5	23,0	57,52	1250х2500			+			+	Т
19,0	24,0	56,07	1250х2500			+				Т
20,0	25,0	58,0	1000х2000			+				А
20,0	25,0	58,0	1250х2500					+		Т
22,0	27,0	59,23	1250х2500			+			+	Т
25,0	30,0	60,7	1250х2500			+				Т
26,0	31,0	62,42	1250х2500			+		+		Т
30,0	38,0	53,0	1250х2500			+		+		Т
31,0	39,0	56,3	1250х2500			+			+	Т

*700х2000 - АIDA
1000х2000 - АIDA
1250х2500 - Тrumpf
