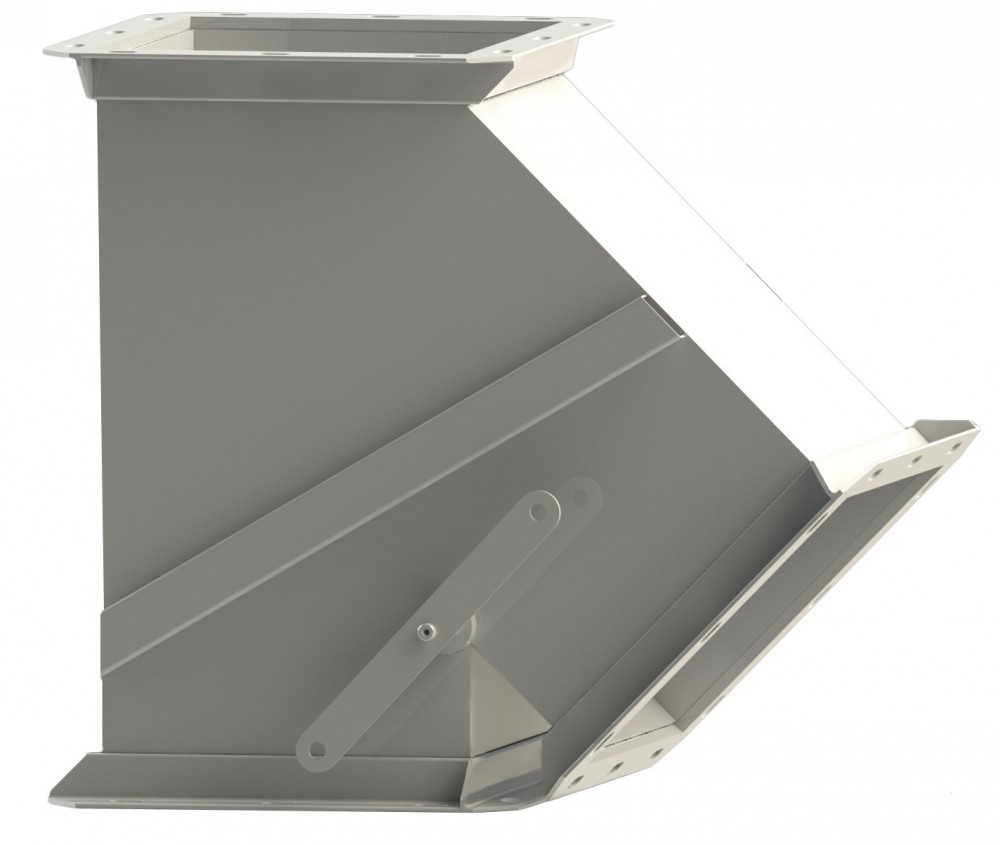

Клапан односторонний КОР
В данный момент нет информации.
|
№ | Обозначение | А, мм | Б, мм | В, мм | Г, мм | Д, мм | Н, мм | a,° | d, мм | Фланец |
1 | КОР-1 | 140 | 270 | 184 | 50 | 220 | 335 | 54 | 12x20 | 1СФ11 |
2 | КОР-2 | 140 | 290 | 184 | 50 | 205 | 350 | 45 | 12x20 | 1СФ11 |
3 | КОР-5 | 200 | 330 | 248 | 75 | 300 | 415 | 54 | 14x28 | 1СФ12 |
4 | КОР-6 | 200 | 375 | 248 | 75 | 265 | 450 | 45 | 14x28 | 1СФ12 |
5 | КОР-4 | 200 | 450 | 248 | 75 | 265 | 520 | 36 | 14x28 | 1СФ12 |
6 | КОР-8 | 300 | 420 | 350 | 125 | 345 | 535 | 54 | 14x28 | 1СФ13 |
7 | КОР-9 | 300 | 500 | 350 | 125 | 355 | 600 | 45 | 14x28 | 1СФ13 |
8 | КОР-7 | 300 | 595 | 350 | 125 | 400 | 690 | 36 | 14x28 | 1СФ13 |
9 | КОР-10 | 350 | 475 | 402 | 150 | 430 | 600 | 54 | 14x28 | 1СФ14 |
10 | КОР-11 | 350 | 560 | 402 | 150 | 380 | 670 | 45 | 14x28 | 1СФ14 |
