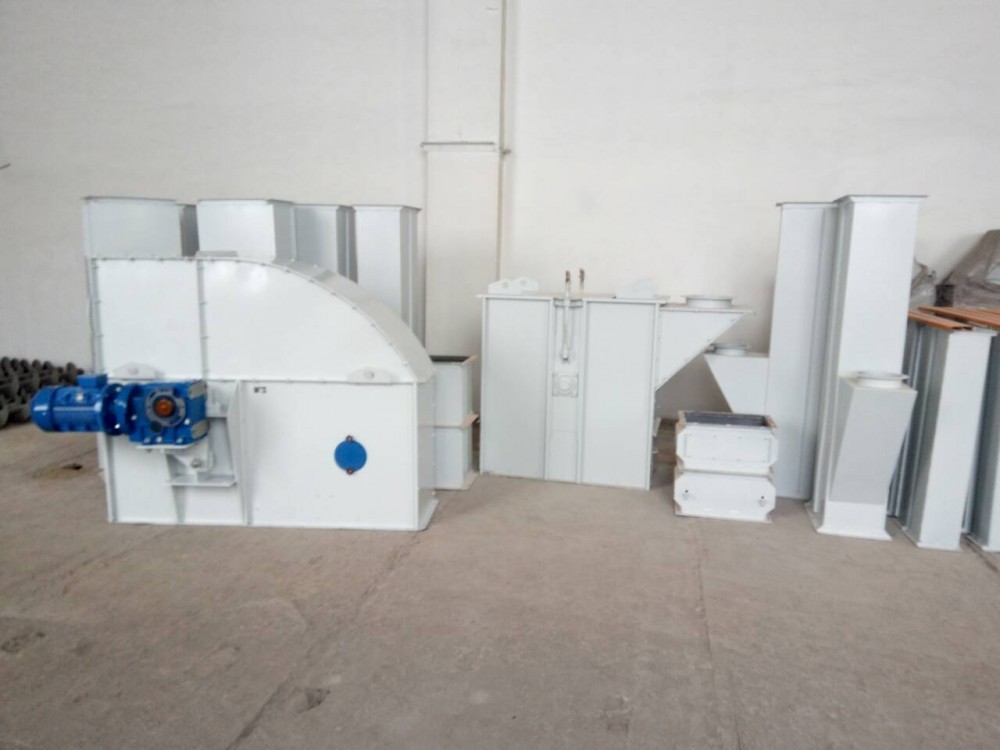

Нории ленточные (ковшовые) N предназначены для вертикального транспортирования зерна и продуктов его переработки, а также семян других культур на заданную высоту.

Нории производства Харьковпродмаш выпускаются для транспортировки сыпучих продуктов на высоту до 50 метров с производительностью до 350 т/ч, по категории 1 ГОСТ 15150 в климатическом исполнении «У».

Верхняя часть нории носит название головки, нижняя – башмака. Они соединяются между собой норийными трубами. Каркас башмака и головки обшитый листовым материалом толщиной 3-4 мм. Тяговым элементом ленточной нории является лента с ковшами, которая натягиваются с участием натяжного и приводного вала.  При включении привода нории, начинается вращение приводного барабана, который приводит в движение норийную ленту с ковшами.

Продукт попадает в башмак через загрузочный патрубок, где захватывается ковшами и поднимается к головке нории. При огибании ленты с ковшами приводного барабана, зерно, находящееся в ковшах, под действием центробежных сил выбрасывается из ковшей и через разгрузочную воронку в головке и выводится из нории.

Отличительными особенностями конструкции норий является минимальное количество сварных соединений; легкая смена расположения привода с правого на левый; легкая смена расположения приемного патрубка; винтовая регулировка натяжения ленты; шиберная регулировка загрузки нории; возможность ручной очистки башмака от продукта.

В секции головки находится приводной барабан, футерованный прорезиненной лентой, что предотвращает проскальзывание ленты при работе нории. Внутренняя поверхность головки обшита износостойкими футеровочными листами, что уменьшает травмирование зерна, а также повышает износостойкость корпуса.

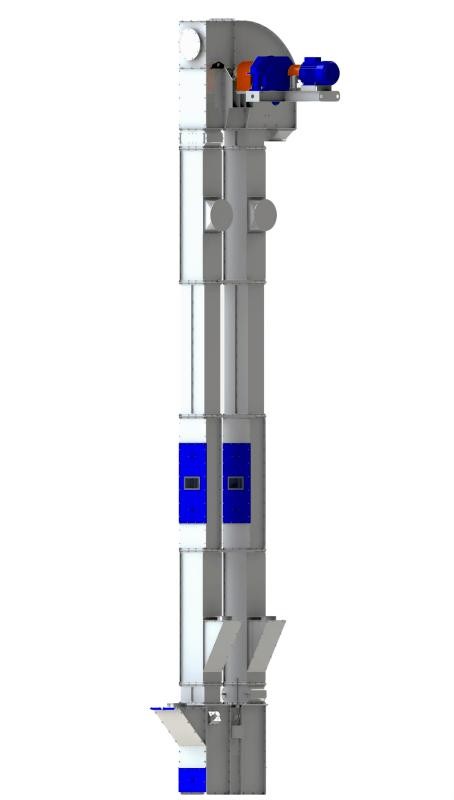

По конструкции корпуса нория двухтрубная – восходящая и нисходящая ветви ленты находятся в отдельных трубах.

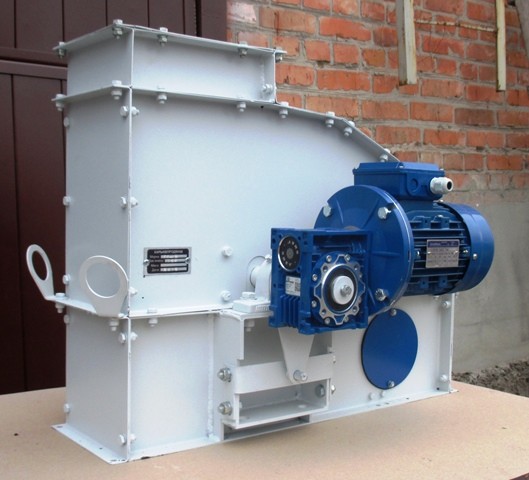

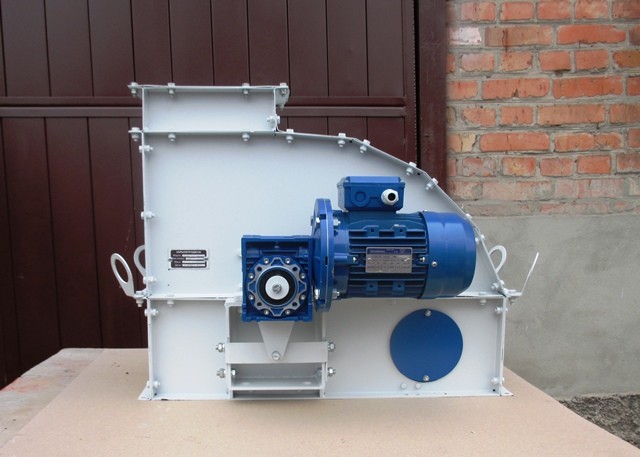

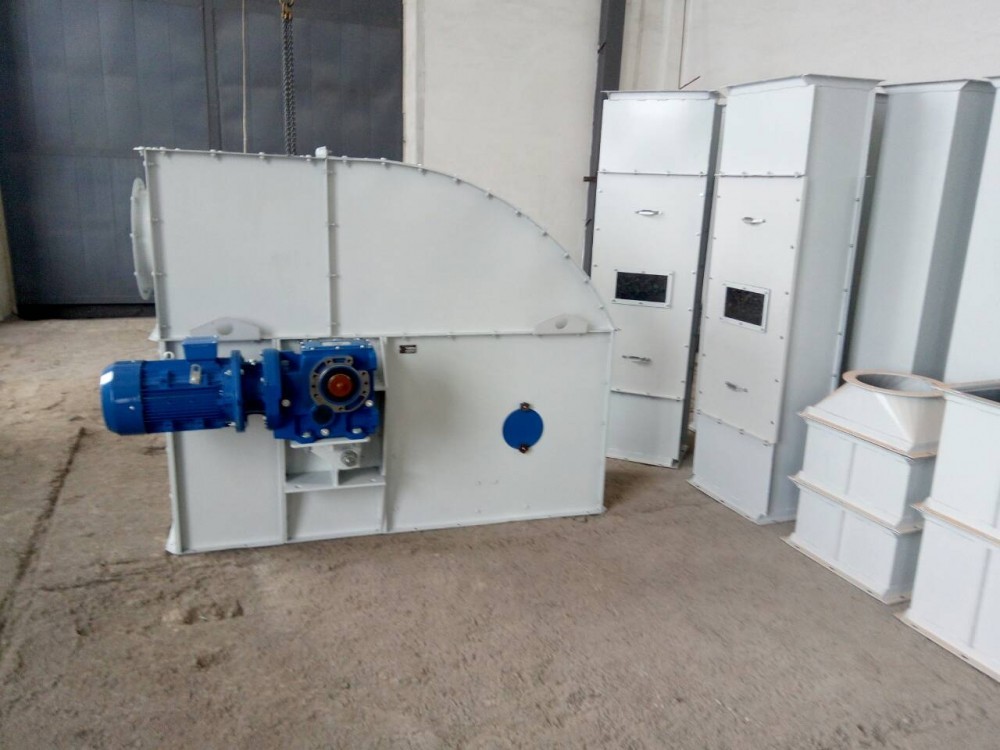

Головка норииГоловка нории
Головка нории
Головка нории

В башмаке производится натяжение ленты с помощью 2-х натяжных винтов, раздельных для каждого конца вала натяжного барабана. Такая конструкция дает возможность точно регулировать расположение натяжного барабана и исключить сход ленты в процессе работы. Также расположены две заслонки, позволяющие легко выполнить зачистку при смене культуры или завале.

Конструкцией башмака нории предусмотрена возможность установки датчиков завала и вращения вала натяжного барабана. В качестве датчика завала применяется сигнализатор уровня мембранный. Он устанавливается со стороны восходящей ветви ленты с ковшами. В качестве датчика вращения применяется бесконтактный выключатель индукционного типа

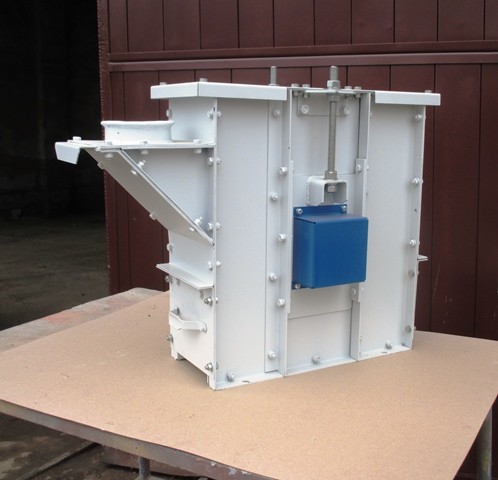

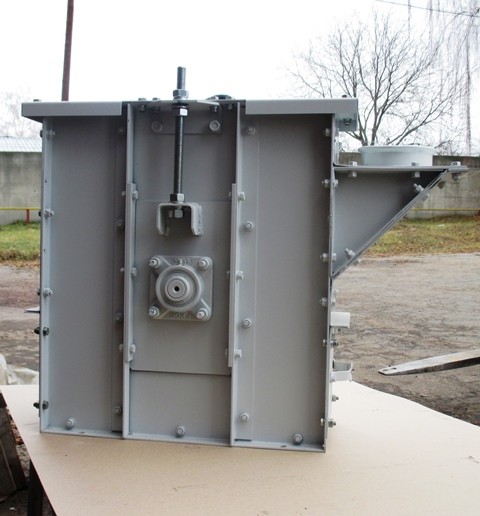

Башмак норииБашмак нории
Башмак нории
Башмак нории

Башмак нории комплектуется приемным патрубком, который устанавливается с любой стороны башмака в зависимости от того, какая предусмотрена подача продукта в норию – встречно движению ленты с ковшами или в том же направлении. В случае загрузки нории с двух сторон на башмак устанавливается дополнительный приемный патрубок.

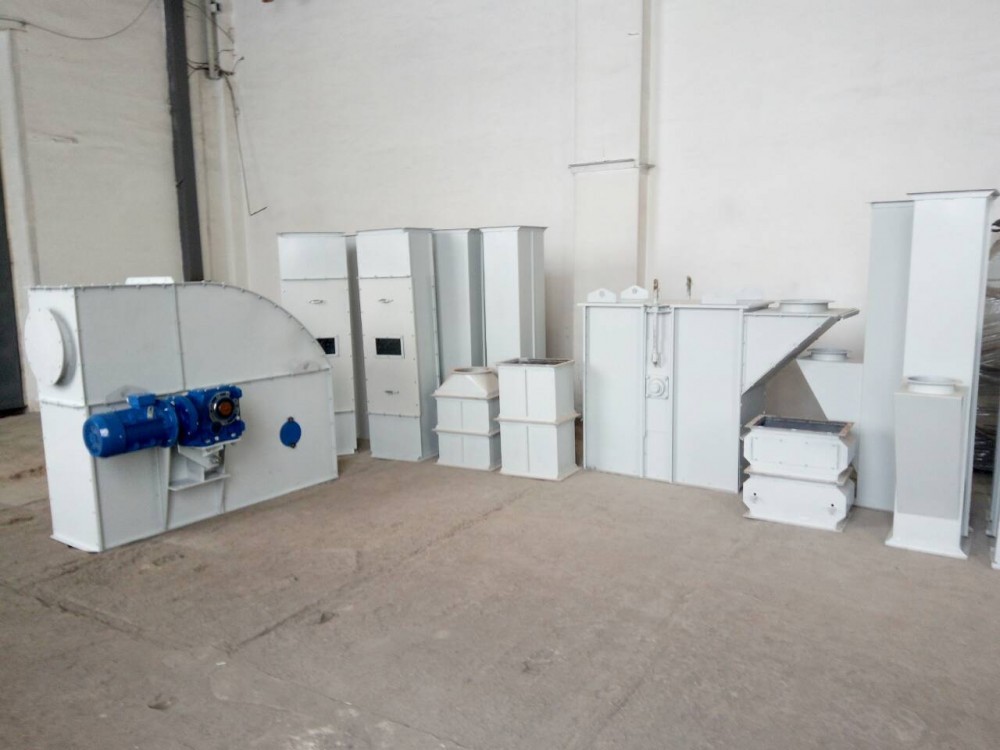

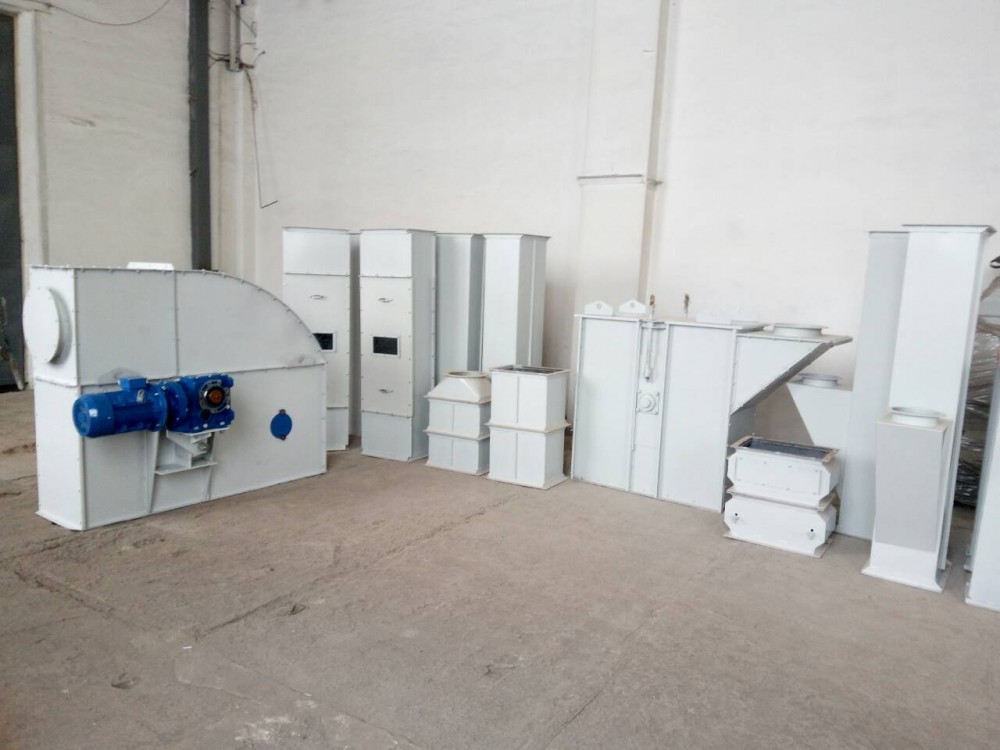

В качестве промежуточных секций могут использоваться различные типы норийных труб. Трубы изготавливаются с листового материала толщиной 2 мм:
Труба промежуточная служит для набора нории до необходимой высоты.
Труба монтажная  служит для удобства монтажа ремня, периодического осмотра состояния ковшей и ремня, крепления и замены ковшей. Также здесь расположены смотровые окна, позволяющие осмотреть и определить состояние ковшей и движение ленты. Две съемные крышки обеспечивают свободный доступ к ковшам.
Труба под аспирацию служит для подключения аспирации.
Труба со взрыворазрядителем позволяет установить дополнительное взрыворазрядное устройство.

Труба под аспирацию Труба монтажнаяТруба промежуточнаяТруба со взрыворазрядителем
Труба под аспирациюТруба монтажнаяТруба промежуточнаяТруба со взрыворазрядителем

Привод  нории редукторного типа, и размещается в верхней ее части. Возможны различные комплектации исполнения привода, как отечественного (редуктор и двигатель или моторредуктор), так и зарубежного производителя (мотор-редуктор). По способу монтажа приводной механизм может располагаться как справа, так и слева. При установке в качестве привода мотор-редуктора мощностью до 15 кВт возможен монтаж его непосредственно на приводной вал головки нории, что существенно уменьшает  габарит.

Тяговым органом ленточной нории является резинотканевая транспортерная лента. Конвейерные ленты данного типа имеют резинотканевую основу, для их производства используется ткань.

Возможно наличие резинового слоя обкладки на верхней и нижней поверхностях норийной ленты. Она может покрывать как рабочую так и нерабочую поверхность и иметь разную толщину. Предоставляется возможность выбора тканевой основы:  БКНЛ или ТК-200 по ГОСТ 23831-79 или ЕР европейского производителя.

Нории цепные NC предназначены для вертикального транспортирования зерна и продуктов его переработки, а также семян подсолнечника, рапса, шрота и других горячих, пылящих и абразивных сыпучих материалов. Применяются в элеваторах, сушильно-очистительных башнях, зерноскладах, мельницах, комбикормовых и маслоэкстракционных заводах.

Тяговым органом является пластинчатая цепь по ГОСТ 588-81 с присоединительными элементами для крепления ковшей. Тяговым органом цепной нории является пластинчатая цепь по ГОСТ 588-81.

Лента с ковшамиЦепь с ковшами
Лента с ковшамиЦепь с ковшами

Нория может комплектоваться одним из трех типов ковшей: металлические сборные (цельногнутые), металлические цельнотянутые (штампованные) и полимерные.

Ковш металлический сборный (цельнотянутый)Ковш цельнотянутый (штампованный)

Ковш полимерный

Ковш металлический сборный (цельнотянутый)Ковш цельнотянутый (штампованный)Ковш полимерный



Ковш Цельногнутый (сварной)Цельнотянутый (штампованный)Полимерный
Преимущества•  Прочность
•  Возможность удаления продуктов износа с помощью магнитного сепаратора или магнитной колонки.
•  Обладает хорошей износоустойчивостью и исключает налипание зерна
•  Возможность удаления продуктов износа с помощью магнитного сепаратора или магнитной колонки.
•  По своей массе сравнимы с полимерными ковшами
•  Взрывобезопасность, так как исключается возможность возникновения искры при задевании
кромки ковша о норийную трубу
•  Практически не травмируется зерно и семена за счет эластичности кромки ковша
•  Снижается расход электроэнергии вследствие низкой массы ковша в отличии от металлических.
•  Исключается налипание трудносыпучих и влажных продуктов за счет низкой адгезии продукции к полимерной поверхности
•  Отсутствие деформации полимерных ковшей при ударах, коррозийная стойкость, что увеличивает их долговечность в 2-3 раза
•  Бесшумны в работе, что создает более комфортные условия для работников
Недостатки•  Большой вес, что приводит к перерасходу электроэнергии и сильной деформации ковша в местах изгибов
•  Острые изгибы, что провоцируют налипание зерна в углах ковша, что существенно снижает производительность нории
•  Легко деформируются•  При низких температурах ковши становятся хрупкими и легко ломаются.
•  Невозможность удаления продуктов износа







Нории ленточные N

Типоразмер нории

N-5

N-10

N-20

N-50

N-100

N-175

N-400

Производительность по зерну* при влажности 17%, т/ч

5

10

20

50

100

175

400

Номинальная частота вращения приводного барабана, об/мин.

140

140

71

112

60

60

60

Скорость движения ленты м/с

1,4

1,6

1,6

2,3

2,2

2,3

2,95

Емкость ковшей, л

0,7

1,45

1,6

1,7

4

8

8х2

Шаг ковшей, мм

210

300

260

170

180

225

250

Ширина ленты, мм

125

150

175

200

300

450

850

*насыпная плотность 0,75 т/м3

Нории цепные NC

Типоразмер нории

NC-10

NC-20

NC-30

Производительность по зерну* при влажности 17%, т/ч

10

20

30

Номинальная частота вращения приводного барабана, об/мин

71

71

71

Скорость движения цепи, м/с

1,2

1,6

1,9

Шаг ковшей, мм

250

320

320

Емкость ковшей, л

1,1

1,6

2,0

Шаг цепи, мм

160

160

160

*насыпная плотность 0,75 т/м3
